Маяк RB4NB 144.410

[UA4NDX]

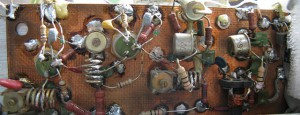

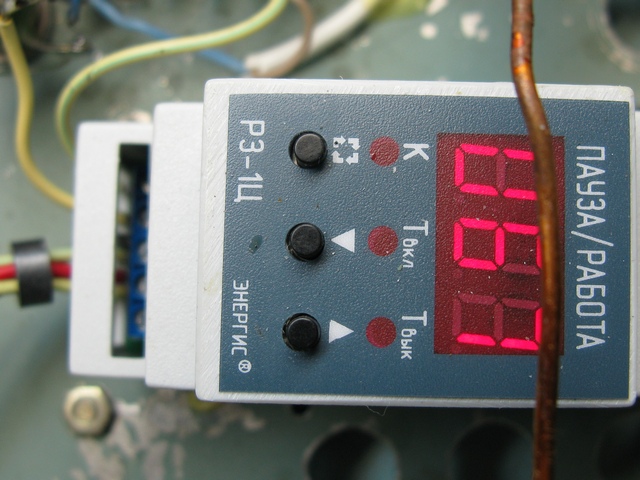

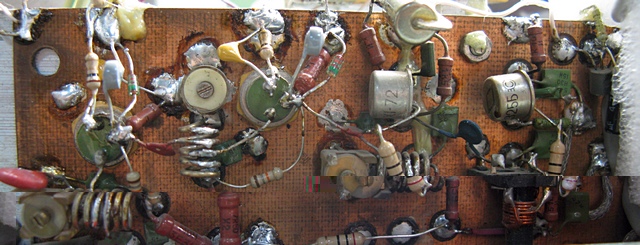

Таймер поставил, но с самим маяком намаялся..Многие детали 1979 го года пришлось менять. Сдох ещё транзистор драйвера, заменил. (был КТ907Б, поставил 2Т907А) Все каскады пришлось в класс АВ переводить,иначе "мягкого" телеграфа не получается. Введена АРМ по температуре внутри корпуса (как самый дешёвый и практичный метод - просто пара термисторов в 2-х каскадах с базы на минус.) Крайне нужен СДР-приёмник, оценить спектр , щелчки и прочее безобразие (если ещё остались) Уедет маяк в Юрью, на своё место 17 октября . Может фотку на память выложу. 73 аврорщикам !

P.S. Пока работает на мою ягу, QTF 330 degr на ночь, и 030 degr c 13 до 17 МСК. Можете послушать,поругать сигнал...

[UA4NDX]

Маяк работает на эквивалент антенны. На антенну немного поработал, достаточно. (локатор и позывной -не мой там). Кстати , вся 45-секундная фраза в нём такая : " RA4NM QRA LO49PB TX 5 WATT ANT 9 EL QTF 360 " пауза затем не 225 секунд, а 120 (2 минуты) Просто скважность лелеграфного сигнала грубо =2, поэтому я и уменьшил паузу. Всё равно получается менее 4-х часов в сутки . 73! All

[UA4NDX]

Уважаемые УКВ-исты и Программисты! С маяком RA4NM произошла задержка, по причине невозможности "переписать текст" в старой микросхеме.... А маяк должен быть в работе с 1 января 2016... Большая просьба сделать для него новый датчик телеграфного текста. (хоть на чём, Флэш память, PIC контроллер, даже на памяти ПЗУ УФ думаю можно..) Датчик должен выдавать фразу : " AAAAA RA4NM/B QRA LO49PB ANT 7 EL QTF 360 " (нажатие =лог. "1" на выходе) Скорость сейчас около 50 знак./ мин, желательно иметь её регулятор,сейчас вся фраза -около 45 секунд, и далее , по "кольцу" . На платке должен быть ещё стабилизатор 78L05 . Готов компенсировать расходы на детали и потраченное время от 500 р. Чисто макетная ,работающая плата. Прошу не отказать, т.к. не успеваю к обещанному сроку, ещё термостат на задающий генератор не готов.. 73!
P.S. Важность маяка не вызывает сомнений, тем более, что в Юрье, где он будет стоять, с 1 января 2016 ликвидируется то самое кабельное телевидение, которому он мешал.

[UA4NX]

Правлено в АVR STUDIO V4.13. На контроллере не проверял, нет 2313 в наличии, не чем прошить, нет макетов.
Исправлено:
1. Вместо нажатия ААААА,
2. Позывной /В
3. Антенна 7 эл.

[UA4NDX]

Эдуард Юрьевич, спасибо. (программа здесь не стоит, файл скачал,нечем проглядеть) Программатор найду (который с LPT порта работает) Но только позывной RA4NM !! ( это позывной Валерия из Юрьи, теперешнего хозяина маяка) 73!

[UA4NX]

В программе позывной RA4NM/B.

[UA4NX]

Ну как? То ли передает?

[UA4NDX]

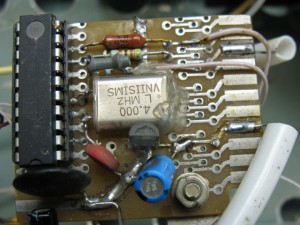

Эдуард, Антон сегодня прошил новую и привёз мне Atmel 2313 , и ещё свой вариант на PIC контроллере,завтра буду сравнивать. Времени стало много для радио на работе (план сделали) - термостат на кварц делаю. 73!

[UA4NX]

... свой вариант на PIC контроллере,завтра буду сравнивать.

Интересно, по каким параметрам будет сравнение:(

[UA4NDX]

Интересно, по каким параметрам будет сравнение:(

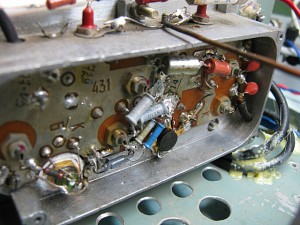

Действительно, текст одинаковый.... Просто в случае ещё одной "перепрошивки"- на PIC процессоре больше народу владеет технологией Но поставил Вашу версию, Эдуард Юрьевич, всё устраивает,да и микросхемку Atmini найти удалось. (слышно его тихонько в WEB-SDR-е Антона сейчас,включаю на обед, непрерывно, в обход таймера) Термостат для задающего генератора тоже уже сделал, Мощность подогревающих резисторов - хватило 2 W , поддерживается
температура около +45 град. С. Схемка для включения вентилятора, только термистор и переменный резистор - включены наоборот,поменяны местами : http://dl2kq.de/pa/1-19.htm
73! (пара дней обкатки -и можно отправлять "на место" )

[UA4NDX]

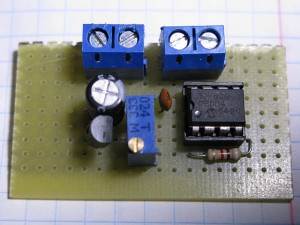

Уважаемые УКВ-исты, восстановить полноценную работу аврорного маяка - получилось к новому, 2016 -му году! (он не стал давать помех! предварительные данные за трое суток..) Антенна там довольно "широкая" , 7 элементов, что и неплохо - больше "охват" корреспондентов. Пока аврор не было, но через тропо его прекрасно слышно в Кирове , и есть данные приёма "напрямик" -RA9XI > 300 Km , RA4NDS -около 200 Км тоже. Таймеры- не пригодились, но стоят.(минкомсвязи вроде отменило указание о 4-х часовой работе маяков) Да и не имеет он статуса "радиомаяк" Возможно, будет включен только один, выключающий маяк с 08-00 до 14-00 , в это время аврор не бывает у нас. А "секундный" таймер - легко можно использовать для переключения двух антенн , к примеру. (42 сек на запад, 42 сек.-на восток, именно столько длина фразы передаваемой) К сожалению, нужна ещё поездка моя туда, для правильной настройки термостата кварца (сбилась при перевозке) , и подстройке выходного каскада "под антенну", большая разница с эквивалентом. Большое спасибо Эдуарду UA4NX за перепрошивку МС, и за прекрасный КСВ- метр, видно на снимке. Так же и Антону, RA4NHY, за резервный манипулятор на PIC - процессоре. В выходном каскаде пришлось менять оба прибора, 2Т907А и КТ909Б , линейка умножителей не изменилась, только все транзисторы в классе " А" , как в SSB-передатчике. Сменен силовой тр-р, все электролиты , все стабилизаторы ,добавлен четверть-волновый ,закороченный отрезок кабеля от грозы на выходе. Долгой работы "старичку " ! Немного фоток:

[UA4NDX]

Ну вот, первые отчёты через среднюю аврору сегодня: 1) UA9CFH ( около 900 км) "Владимир у меня ваш маяк максимум 55а было слышно.Аврора среднего уровня. "
2)RK9AT/3 (подмосковье, около 800 км) "Кировсский маяк гремит в KO86QF"
Считаю ,затея получилась. Ищу попутчика в Юрью для "последних штрихов" , примерно с 5 по 10 января 2016. (за час управимся, бензин-мой) 73 All , HNY !

[UA4NDX]

Очень благодарен Антону за поездку 8 января в Юрью, -по просьбе р/любителей Ленинграда сдвигали частоту маяка, подальше от SK4MPI.....(якобы мешаем ему !) Термостат частоту хорошо держит, но процедура длинная, пока успокоится температура..(тепловая инерция и "проскоки" системы стабилизации температуры) 2 часа возились ! Сейчас F=144409,7 CW (или 144409 USB) Всё остальное в норме, подождём статистики приёма маяка. 73 All !

[UA4NDX]

Уважаемые УКВ-исты, есть договорённость с Валерием, RA4NM, о том, что маяк будет выключен на период отпуска Валерия. Это примерно с 18.07.2016 по примерно 10-е августа 2016. Пока обходитесь без маяка. 73!

[UA4NDX]

Маяк RA4NM/B сегодня, 12 августа, снова в работе. Частота 144409,5 кГц. Ант 7 эл- на север.

[UA4NDX]

Уважаемые радиолюбители ! Маяк аврорный (достаточно нужное устройство, не обслуживаемое совершенно,автомат) приносит видимо большие неприятности теперешнему хозяину, Валерию RA4NM из Юрьи. Пока это в стадии разрешения, давайте поищем другое место для него? ( он даёт помехи телеприёму- населённый пункт- основная проблема)
Требования:
1) Служебное или техническое помещение,желательно отапливаемое,но не обязательно,в принципе -хоть Трансформаторная подстанция.
2) Удалённость от Кирова ,по возможности менее 100 км ,на запад или восток желательно,но лучше на север, доступная дорога.
3) наличие надёжной сети 220 в и НИКАКИХ телезрителей в отдалении 10-20 км !!!!
4) наличие не далеко радиолюбителя с позывным, чей позывной будет вписан в программу передатчика.
В случае невозможности найти такое место- буду обращаться к радиолюбителям Архангельской или иной северной области, т.е устройство "пойдёт по рукам"....
P.S. Никакой "высоты", "башни" -там НЕ надо, лишь бы был открыт север . Делитесь предложениями прямо здесь .... 73!

[RM4N]

Уважаемые радиолюбители ! Маяк аврорный (достаточно нужное устройство, не обслуживаемое совершенно,автомат) приносит видимо большие неприятности теперешнему хозяину, Валерию RA4NM из Юрьи. Пока это в стадии разрешения, давайте поищем другое место для него? ( он даёт помехи телеприёму- населённый пункт- основная проблема)

Это чисто эфирные помехи? Что там с гармониками? Может в консерватории можно еще что-то накрутить?
Какие у разработчиков есть идеи?
Насчет "надежной сети и никаких телезрителей", так это только на ж/д полустанках.

[UA4NDX]

Насчет "надежной сети и никаких телезрителей", так это только на ж/д полустанках

Вот этого и хотелось бы! (Сейчас помеха диспетчеру, Олимпиаду смотрит - дальность телевизора- 5 м от маяка)

[RM4N]

Насчет "надежной сети и никаких телезрителей", так это только на ж/д полустанках

Вот этого и хотелось бы! (Сейчас помеха диспетчеру, Олимпиаду смотрит - дальность телевизора- 5 м от маяка)

Фильтр ему 7-10 порядка на -60-70 дБ в жо... полосу пропускания каналов ТВ.

[UA4NDX]

Прошу предложения только по месту установки. Исходя из проверенных практикой требований (читай выше) 73!
