Связь через Северное сияние (aurora)

Связь на УКВ. Диапазоны, прохождения, наблюдения и т.д.

Связь через Северное сияние (aurora)

Сообщение UA4NDX » 12 апр 2014, 09:03

Давно хотел написать об этом замечательном виде прохождения на УКВ....(антенны-яги направлять примерно на Север, и работать телеграфом ,ибо "цифра"-совершенно не идёт через этот вид ...) Интернет, как-бы помогает, но после времени, когда вся зона отражения уже уйдёт в Гренландию-Канаду..(Солнечным ветром овал сияния как-бы сдувает с географического севера, в сторону, противоположную Солнцу,так что утром-днём в России связи почти нереальны,даже при мощном сиянии...У нас в Кирове приработался на новом месте специальный "аврорный" радиомаяк RA4NM, (10 ватт, 7 элементов на север,частота 144410.0-144410.5 ) Достаточно просто настроиться на эту частоту (ант-на север) и заниматься любыми другими делами...(шумоподавитель включен,чуть выше порога сработки) Конечно,по интернету дожны быть какие-то предпосылки прохождения,я пользуюсь этим ресурсом : http://www.sk6aw.net/cluster/ кластер, переключить на 2-х метровый диапазон, MODE-ANY ! Сам факт магнитной бури здесь : http://www.vhfdx.ru/propagation или здесь: http://soho.esac.esa.int/ (справа внизу "столбики " К-индекса, но с "опозданием на 2-3 часа ! ) Недавно нашёл новый ресурс, который даже опережает события, просто вид "аврорной шапки", да ещё с суммарно мощностью,которая там выделяется....(справа ,вверху, вторая строка , в ГИГИВАТТАХ !) http://www.swpc.noaa.gov/ovation/North_New.html Так вот, сегодняшнюю Аврору любители России просто проспали....(Мощность всю ночь была 40-46 Гигаватт, наблюдал с 00-00 до 07-00 МСК ) Ни маяки, ни "споты" не заставили любителей проявить внимание.....25-30 ГГвт- уже достаточно, если вечер-ночь у Нас....Кстати, о старом маяке хорошо написано у Эдуарда, UA4NX : http://ua4nx.qrz.ru/beacon.htm Вся "тема" здесь : http://cq4n.forum24.ru/?1-2-0-00000036- ... 1352140536 73 энтузиастам !
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Voldemar » 12 апр 2014, 15:35

Владимир! Интересно, есть ли твои записи старые в аппаратном журнале по авроре в 84 году: у меня нашлись всего по жизни три QSOa 04/02 1984 UA9CKI, 26/08/ 1984 UW9FV, UA3MBJ, наверное были хорошие "авроры" тк мощность с QQE большую не выдать, а на RX был "жутяев +радио-76", антенна с первого этажа на пятый + "стрелляла" в гору с лесом, в проемы между 9 этажками, но все равно хватало энергетики.
Аватара пользователя
Voldemar

Сообщения: 21
Зарегистрирован: 17 дек 2012, 14:04
Has thanked: 4 times
Been thanked: 9 times
Позывной: ua4nde
Оборудование: Delta 80
Баллы репутации: 5

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 12 апр 2014, 15:56

Приветствую ! Весь 1980-1984 год-Авроры!
07-Oct-1979 14:35:00 144150.0 CW UA9GL 56A 58A Victor, Perm
01-Jan-1980 16:00:21 144150.0 SSB RX1MC 58A 55A Yacheslaw Leningrad (в честь Олимпиады-80 позывной!)
28-Jan-1980 16:32:21 144150.0 CW UA9FAD 58A 58A Victor, Perm
04-Oct-1980 15:30:00 144150.0 CW UA9FAI 58A 58A Victor, Lys"va
05-Feb-1981 16:42:00 144150.0 CW UA9ACN 58A 58A
05-Feb-1981 16:50:00 144150.0 CW UA9GK 58A 58A Anatoli
06-Feb-1981 17:18:00 144150.0 CW UA3TBM 58A 59A Vyacheslaw, N.Novgorod

Энергетики хватало 12 ватт, всё было самодельное.. Антенна ,в то время, была популярна F9FT , 6-ти метровая яга, 75 ом кабель.....(связей ,конечно, более сотни за год , да нестал все копировать....
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 13 апр 2014, 10:00

Владимир,не такой ли ты усилитель использовал в 1984-м-году ? : http://vhf42.ucoz.ru/publ/usilitel_mosh ... c/1-1-0-78 Мне кажется,он и сейчас актуален..(В Кирове и области было штук 5 таких, в том числе и на лампе QQE-06-40 , она до 120 ватт,но и раскачки больше требует..) Мощу на УКВ -никто не отменял, при авроре ведь сигнал идёт: корр.1> точка над Баренцевым морем> корр.2 .....-20 dB ещё ослабление при отражении...Есть конечно и на 5 ваттах связь,но это в сильную аврору, когда отражение в районе Сыктывкара примерно.. <<< 27-Feb-2014 23:03:43 144084.0 CW RN3DKQ 55A 55A Ivan ,ko85ws 778 km >>>> Как сейчас возможность работать через аврору? Кто неравнодушен ещё -отпишитесь,надо хоть сотовыми тел. обменяться ! (авроры и по 10-20 минут всего бывают,оповещение -большое дело!)
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Yura » 13 апр 2014, 10:20

Даже не представляю как в 80х, без интернета, без сотовой, да обычный то телефон был редкостью.... ...работали радиолюбители, вся информация только из журнала Радио! 34 года назад... как давно это было (я в садике был в это время :) ). Моё уважение.
Аватара пользователя
Yura

Сообщения: 435
Зарегистрирован: 21 мар 2013, 13:41
Откуда: Вятка
Has thanked: 272 times
Been thanked: 232 times
Позывной: R4NAF
Баллы репутации: 33

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 13 апр 2014, 10:32

Юра ,Сам удивляюсь....(в конце 80-х в Кировской области было ПЯТЬ "лунников" ! 4- в городе, один в Белой Холунице) А в 1999-м, при изготовлении и начале эксплуатации репитера (UA4NX-Эдуард Юрьевич) -пользователей его было 150 !! (больше,чем в форуме сейчас) > http://ua4nx.qrz.ru/RR4NA.htm А знаешь,как проводили "метеорные связи" на УКВ ? (там "отражение" 1 секунда- редкость...) Ключи телеграфные уже тогда работали на передачу (из памяти) с необходимой скоростью -1000 знаков, а приём вёлся на магнитофон,на большой скорости,воспроизводили на вчетверо меньшей- и связи проходили ! Никаких компьютеров....Один из "лунников" в Коминтерне, имел в огороде антенну 8 х 16 элементов ! И по вертикали и по горизонту это всё вращалось ....Вот такой "застой" был в СССР. (радиолюбительских спутников запускали по 10 штук одновременно! Серия РС )
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Voldemar » 13 апр 2014, 16:14

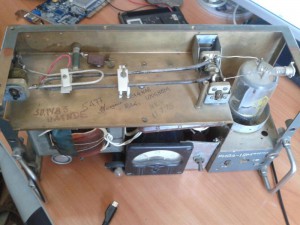

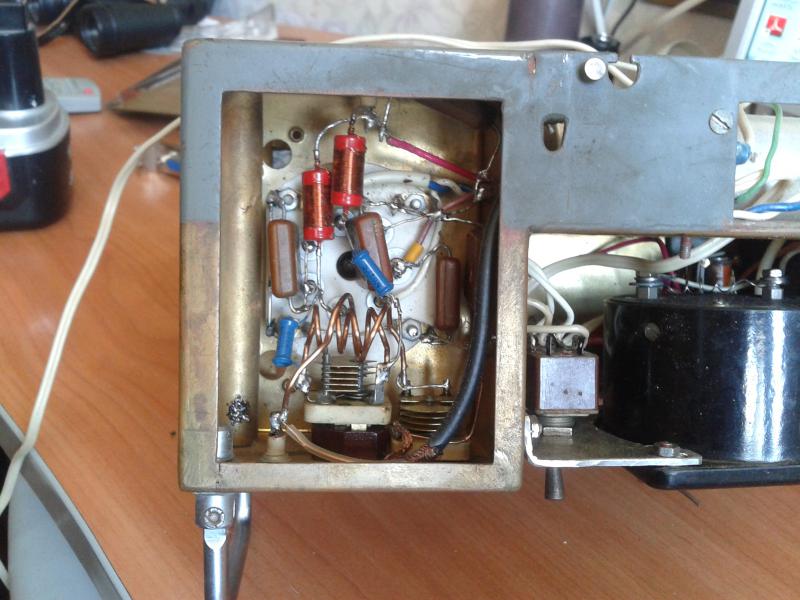

Да, схема подобная, до этой стоял трансформатор АМ модуляции - силовик с анодной обмоткой со средним отводом - двухтактный УНЧ и отдельный БП, последний вариант только УМ 144 мГц, а силовик залез в корпус и схема удвоения напряжения, тогда не надеялся, что можно безопасно сеть удвоить. Жив курилка кстати, вытащил на обозрение.
Вложения
линия

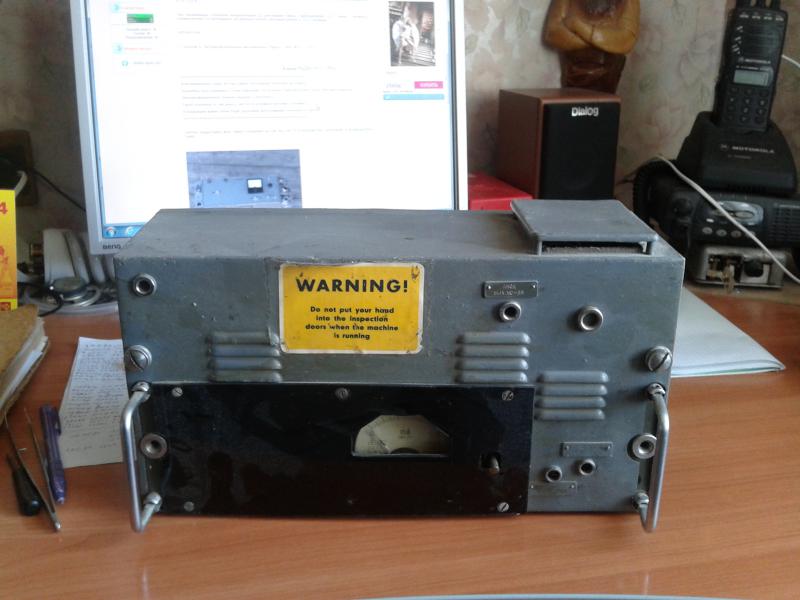

фасад
Аватара пользователя
Voldemar

Сообщения: 21
Зарегистрирован: 17 дек 2012, 14:04
Has thanked: 4 times
Been thanked: 9 times
Позывной: ua4nde
Оборудование: Delta 80
Баллы репутации: 5

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 13 апр 2014, 19:12

Владимир, замечательный усилок-старичок! Значит, ты ещё помнишь времена Амплитудной модуляции на двойке ! (это было страшно давно, наверное в конце 60-х годов....) Кстати, при появлении SSB- шников,помню ,как этот народ (с АМ) потихоньку исчез с двойки...(а Нововятских было Больше, чем из Кирова!) Теперь о сегодня. Как у Вас в Чепецке двоешники поживают? Есть ли у тебя желание снова "ягу" восстановить? Двойка ,считаю, полноценный диапазон для дальних связей, а не "радиотелефон"...Что про RQ4N слышно? У них у последних четвёрка -стек яги были....У нас ведь на севере области новые УКВ-исты появляются ! (Подосиновец,Нагорск) В Кирове с машинами много народу летом выезжать на горки будут.. Ударим спортом по вертикальной-резиновой поляризации !
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 14 апр 2014, 16:47

Ну, так как тема успешно заглохла (в Кирове) , предлагаю желающим "набираться опыта" на VHF-портале : http://www.vhfdx.ru/ . У нас в области могут работать пока только UA4NM, RA4NCX, RA4NCQ,, а они и так "всё знают" про тонкости.....Просто хочу добавить-занятие УКВ -довольно престижное,но и затратное дело....Опыт среднего Европейского УКВ-иста : Длинная одиночная яга (6-9 метров) с повороткой,небольшая фиксированная элевация (подъём оси антенны градусов на 5 к небу) и, конечно же обзор всего горизонта, усилитель 100 ватт-минимально. Этого сет-апа достаточно и для тропо,Е-s, метеорных связей,до 1000 км -точно. Кто свяжется через "аврору", пожалуйста пишите здесь, в этой теме .
Антенны современные на 144 :
http://www.yu7ef.com/
http://www.ruqrz.com/?p=2181
http://www.qsl.net/dk7zb/start1.htm
http://forum.vhfdx.ru/yagi/
http://qrz.ru/vhf/ra3le-ant.shtml
Купить готовую можно здесь : http://www.antenna-su.ru/index.php/2010 ... 01-45.html 73 УКВ-истам !
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 18 апр 2014, 21:21

Любителям "магнитных бурь" и "северных сияний" всё-таки предлагаю пользоваться новым ресурсом NOAA : http://www.swpc.noaa.gov/ovation/North_New.html
поставьте в "закладки", и потом увидим,насколько это поможет нам заранее видеть Авроры....Прошу так же сказать ,как на всяких планшетах ссылка открывается... (моё наблюдение пока таково: при мощности 35 GW- уже работают Ленинградцы с Финнами, при 45 GW и более- уже и нам (Горький-Киров- Пермь) должно повезти.... (только вечером-ночью, естественно)
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Toni » 19 апр 2014, 10:19

UA4NDX писал(а):.Прошу так же сказать ,как на всяких планшетах ссылка открывается...

На телефоне открывается, но, похоже, только не обновляется автоматически. На планшете тоже должно без проблем открываться.
Toni
Администратор

Сообщения: 891
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Has thanked: 242 times
Been thanked: 367 times
Позывной: RA4NHY
Оборудование: VX-6, FT-817, GP 10m, PA 100W
Баллы репутации: 54

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 19 апр 2014, 14:51

Ага,тоже проверил на планшете-всё нормально...И обновляется через 30 секунд.. Что там ещё удивило- ВРЕМЯ, оно на 15 минут впереди реального ! Сильная вещь "математическая модель", они 11 лет копили статистику, чтоб создать эмпирические формулы для этой модели.... (на субботу- воскресенье как раз обещают небольшую "бурю", посмотрим и здесь тоже...) http://www.swpc.noaa.gov/ovation/ 73!
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Toni » 20 апр 2014, 20:45

Вот такое наблюдал в 2012 году, антенна была диполь на 20ти метровый диапазон, натянут был с севера на юг.
phpBB [media]


Кстати, сейчас по этой ссылке http://www.swpc.noaa.gov/ovation/North_New.html Henispheric Power: 36.27 GW
Toni
Администратор

Сообщения: 891
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Has thanked: 242 times
Been thanked: 367 times
Позывной: RA4NHY
Оборудование: VX-6, FT-817, GP 10m, PA 100W
Баллы репутации: 54

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 20 апр 2014, 22:59

Спасибо! (это неплохая была Аврора...) Я вот тоже сижу наблюдаю за http://www.swpc.noaa.gov/ovation/North_New.html картинка приятная, с реальностью совпадает ! По времени сегодня так мощность выглядела -
19-00 мск 33,20 GW
19-30 мск 34,12 GW
20-00 мск 37,85 GW
20-30 мск 31,38 GW
21-00 мск 29,10 GW
21-30 мск 32,04 GW
22-00 мск 35,42 GW
22-30 мск 34,42 GW
23-00 мск 27,00 GW
23-30 мск 22,36 GW
Так вот, первые выводы- Все связи в России сделаны между 19-20 и 20-00 Мск, т.е. где эта "полусферическая мощность"(перевод второй строчки вверху) была близка и более 37 Gw... И по оценкам операторов-выше 5/5 А оценок небыло...(т.е. слабая аврора ) Хоть появился показатель,когда можно работать ! В самом начале, в 19-00 по кластеру Ленинградцы сработали с Финнами на 59А, Но потом UA3MBJ, RU3T, RX1AS,RA1AC,RA4NCQ,RA4NCX,R4YM-между собой уже на 55А только связывались....Так что 40 GW для нас подавай! И ещё заметил- красная линия(граница видимости авроры) за весь этот период на опускалась ниже широты Ямбурга-Мурманска, а это далековато.....(Я когда на 5 W связь с RN3DKQ поводил в феврале, эта линия ниже Воркуты опускалась, и мощность была 46 GW ! Но только в эфире никого небыло,кроме нас двоих,да 2-х маяков в три часа ночи по-нашему... ) Сам сегодня никого не слышал, нойс-бланкер не справлялся с помехой,все наблюдения-по инету.
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 21 апр 2014, 09:42

Для Антона : Если посмотреть диаграмму диполя на 20-ку в MMANA, поставив частоту 144 МГц- то видно очень приличное усиление на двойке, в сторону концов диполя! (правда,к сожалению, обеих концов...) Так что при усилителе и связи бы удались! Наверное, V-антенна для КВ тоже неплохо будет на двойке работать... Кстати,про усилитель. У меня готов на 70% , нет самой главной детали КТ970 либо КТ971 ....Может с кем поменяться? (есть МП, SMD -детали какие угодно)
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение Toni » 21 апр 2014, 09:47

UA4NDX писал(а):Для Антона : Если посмотреть диаграмму диполя на 20-ку в MMANA, поставив частоту 144 МГц- то видно очень приличное усиление на двойке, в сторону концов диполя!

Всё. Снимаю 2по 5/8 и вешаю обратно диполь на 20ку )))))
Кстати, какая вероятность что-то услышать на вертикальную антенну в аврору? Читал как-то в старых журналах Радио, что даже связи удавались на вертикал.
Toni
Администратор

Сообщения: 891
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Has thanked: 242 times
Been thanked: 367 times
Позывной: RA4NHY
Оборудование: VX-6, FT-817, GP 10m, PA 100W
Баллы репутации: 54

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 21 апр 2014, 09:52

Антон, мала вероятность...на вертикал. Всё-таки "яга"-лучший усилитель,ведь здесь реальное расстояние -под 1000 км. Вот если бы в Воркуте-Мурманске проживать-тогда да! (был такой UA1ZCL, ещё севернее Мурманска жил, так он в авроры ягу вообще на Юг частенько направлял...про хорошие вертикалы-тогда не знали.)
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 20 авг 2014, 10:00

Ну,вот , ещё ночь без результата просидел...(прогноз сейчас беру с Gismeteo , там слева есть строчка "геомагнитная обстановка") Всё "предвещало" , ан нет ! Мощность свечения северной полярной шапки в 01-30 по МСК была 65 GGw ! В самом начале,по кластеру, сработали только SM-LA, SM-UA1. Народ был на портале, и в чате...Наш маяк в Юрье RA4NM тоже работал, но шёл тоном, без шипения характерного..На всякий случай частота 144409,5 КГц, CW, LO49PB.Картинка ночью с http://www.swpc.noaa.gov/ovation/North_New.html Вот снимочек :
Вложения
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение UA4NDX » 13 сен 2014, 03:32

Ну,сегодня ночью аврора была посерьёзнее ! Мощность северной "шапки" доходила до 80 GW !!! Три связи всего сделал : RV3IG, UA3MBJ, RW4WE....UA1ANA- не захотел разворачиваться на меня,европа дороже...Наши радио-маяки проходили отлично (RA4NM & UB9FCI )Финнов-Шведов не достаю пока. Через камеру "сияния"-не видел...Хотя в юности помню, бывало оно в Кирове..
Корреспондентов ночью нет ! (хотя прогнозы по ине-ту достаточно достоверные...Сейчас начал отсюда брать :
http://www.gismeteo.ru/city/gm/4292/ Всем дальних связей ! 73!
P.S. Ешё два ресурса прогноза : http://www.swpc.noaa.gov/ovation/North_New.html и http://www.swpc.noaa.gov/today.html (первый-опережает события, второй-опаздывает...)
73!
Аватара пользователя
UA4NDX

Сообщения: 1425
Зарегистрирован: 16 дек 2012, 10:43
Has thanked: 1991 times
Been thanked: 726 times
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Связь через Северное сияние (aurora)

Сообщение RM4N » 13 сен 2014, 13:41

UA4NDX писал(а):Ну,сегодня ночью аврора была посерьёзнее !

А можно послушать запись? (коли есть)
RM4N

Сообщения: 906
Зарегистрирован: 20 дек 2012, 15:00
Has thanked: 166 times
Been thanked: 297 times
Позывной: RM4N
Баллы репутации: 16
