Сообщение Toni » 26 апр 2014, 08:00

Кто-нибудь занимался в Кирове пакетной связью? Какое оборудование использовалось, программное обеспечение? Больше интересует TNC контроллер. Какой, где покупался, или по какой схеме собирался?
Немного поизучал тему, можно собрать компактный, малопотребляющий, шлюз - буквально две небольших коробки и радиостанция.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 27 апр 2014, 13:05

Похоже никто не интересовался.
Немного о том, что такое APRS. Так как я это понимаю. Кто лучше понимает и разбирается поправьте.
APRS (Automatic Packet Reporting System) — это обобщённое наименование технологии и протокола пакетной (цифровой) любительской радиосвязи. В основном используется для обмена небольшой по объёму информации о собственном местоположении, погодных условиях, отправки электронной почты, так же возможно проведение QSO.
Вся сеть APRS состоит из нескольких частей:
DIGI или диджипитер - по сути это эхо репитер. Его работа заключается в приёме пакетов из эфира и их последующей передаче обратно в эфир. Но работает он согласно правилам маршрутизации пакетов, это позволяет избежать бесконечного перекидывания одного и того же пакета между двумя диджипитерами. Их назначение в покрытии большей территории, примерно так же как в сотовой связи.
APRS-IS - связанные между собой сервера в сети интернет, передают друг другу поступившие данные.
I-Gate - шлюз между APRS-IS и непосредственно реальным эфиром. Принимает пакет данных и в соответствии с настройками переправляет (или нет) данные в APRS-IS.
TNC - terminal node controller, модем. Устройство которое преобразует звук от радиостанции в данные и обратно. Бывают как программные tnc( программа под windows/дос/линукс), так и аппаратные (например на микроконтроллерах). Так же встречаются устройства которые комбинируют в себе функции разных устройств: например радиостанция с встроенным tnc.
Так же возможно использовать в качестве I-Gate и TNC миникомпьютеры типа Raspberry pi, используя специальное ПО и юсб звуковушку.
Треккер - устройство которое непосредственно передаёт координаты объекта.
Существуют такие сервисы в интернете как aprs.fi которые получают данные от APRS-IS и отображают визуально местоположение трекеров передающих своё местоположение, погодные информаторы, положение диджипитеров, шлюзов и т.д.

Работает это следующим образом (опять же как я это понимаю) в случае обозначения своего местоположения на aprs.fi. В России и в европе для системы APRS принята частота 144.8 МГц. На этой частоте трекер передаёт в эфир пакет с информацией о свём местоположении. Если этот пакет принимает один из диджипитеров, то пакет транслируется далее по сети из диджиков. Пока не пакет от трекера не будет принят в I-Gate. Далее I-Gate передаёт информацию от трекера в APRS-IS, а из APRS-IS информация попадает на aprs.fi где местоположение трекера отображается согласно информации от трекера.
Так же возможен обмен информацией между пользователями (проведение QSO) в зоне действия сети из диджипитеров, а так же обмен между пользователями территориально находящихся в разных сетях, через I-Gate_местной_сети -> APRS-IS -> I-Gate_удалённой_сети.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 28 апр 2014, 08:57

Возможности технологии:

  • построение радиосетей на местном и глобальном уровнях;
  • совместная работа с другими сетями и технологиями, такими как: GPS, Интернет, IRLP, Эхолинк, D-STAR, GSM, электронная почта, телеметрия, RFID;
  • использование при проведении QSO на КВ и УКВ диапазонах;
  • использование при проведении QSO через радиолюбительские спутники;
  • использование при проведении QSO через диджипитер международной космической станции (ISS);
  • использование в спортивном радиолюбительском ориентировании;
  • использование при дистанционном управлении стационарными и подвижными объектами (пример: SkyCommand);
  • наблюдение и слежение (определение координат, типа объекта, скорости движения, направления, высоты) за стационарными и движущимися
  • объектами в реальном времени;
  • наблюдение за погодными станциями, удалённое общение с компьютерными метео-станциями;
  • обмен короткими сообщениями;
  • поддержка радиолюбительских мероприятий: Hamfest-ов; Полевых дней; экспедиций и др. Их реклама и информирование о местонахождении;
  • работа с HAM-бюллетнями;
  • работа с DX кластерами;
  • работа с радио BBS;
  • работа с базами данных и колбуками qrz.com и др.;
  • изучение особенностей прохождения и распространения радиоволн с учётом времени года, погодных условий и рельефа местности;
  • использование при изучении топографических карт местности;
  • использование в чрезвычайных ситуациях при проведении оперативных мероприятий чрезвычайного характера.
О протоколе

Протокол APRS был разработан американским радиолюбителем Бобом (Bob Bruninga, позывной WB4APR) в 1992 году. Тогда же была и зарегистрирована в США торговая марка APRS. На основании этого протокола реализовано всё то многообразие радиолюбительских технологий, разработанных ранее, разрабатываемых в настоящее время и используемых в радиолюбительской практике. Сейчас этой технологией пользуются более 7000 радиолюбителей в мире.
Вторую букву P в транскрипции APRS часто расшифровывают как Position вместо Packet, и это не совсем точный перевод, так как — это сужает восприятие технологии только до отслеживания координат и погоды.
источник
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 29 апр 2014, 22:47

Сегодня получилось запустить iGate на Raspberry PI, с юсб звуковушкой. Без TNC, преобразование в AFSK происходит программно через звуковую карту. Программа называется DIre Wolf. В качестве трекера использовал телефон с программой APRSDroid. Просто подавал звук с телефона на микрофон воткнутый в Rpi. После праздников попробую прицепить к радиостанции и испытаю уже по взрослому) Кому интересно, присоединяйтесь.
В качестве трекера достаточно использовать телефон с андройдом и радиостанцию на 144. Кстати, Yaesu VX8 уже из коробки умеет работать в сетях APRS.
Вложения
APRS test.png
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 06 май 2014, 21:45

Испытал всю систему в связке с радиостанцией, работает.
Кто желает, пробуйте. Частота 144,800 FM.
Для того чтобы попробовать, можно установить программу APRSdroid. В маркете она платная, но с сайта разработчика можно бесплатно скачать apk файл и установить программу с его помощью. Для работы с программой на Ваш позывной потребуется ввести passcode, его можно сгенерировать тут.
После установки нужно в настройках выбрать протокол подключения - AFSK через динамик/микрофон. И включить gps приёмник в телефоне. Подключить аудиовыход телефона на микрофонный вход радиостанции и включить вокс. Как я понял в режиме smart beaconing, телефон будет отправлять пакеты автоматически при изменении местоположения.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 07 май 2014, 07:31

Эксперименты продолжаются..
Передавал портативкой мало мощностью пока стоял в пробках, из машины. Поэтому по пути всего два пакета прошло.
Вложения
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 11 май 2014, 20:55

Ещё немного потестил шлюз

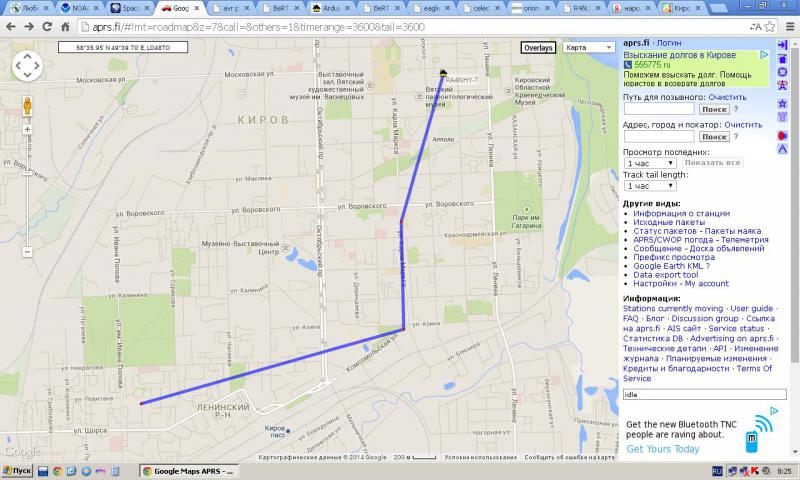

APRS test Kirov.png


В качестве передатчика FT-817 с штатной резиновой антенной. Антенна находилась в машине, так как автомобильной антенны на двойку у меня нет. Поэтому прошло так мало пакетов с координатами, хотя сообщения отсылаются иногда достаточно часто, до нескольких раз в минуту. На телефоне включена функция SmartBeaconing.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 15 май 2014, 20:53

Вобщем шлюз работает, пока на приём. Не будет интереса через недельку - две выключу.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 17 май 2014, 08:27

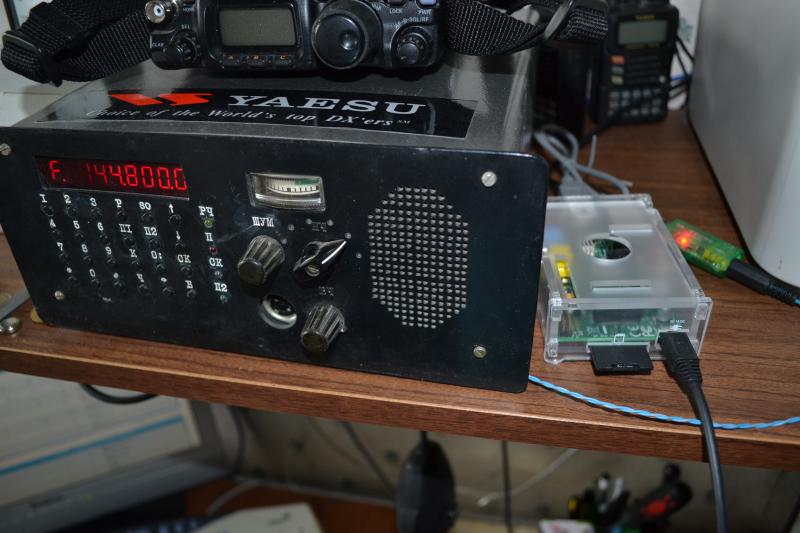

Вот так выглядит шлюз
Вложения
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 25 май 2014, 14:24

Выключил, по причине неисправности антенны (
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Aleksei » 26 июн 2014, 20:24

Нашел такие модемы. Все в пыли, не знаю куда применить. Рабочие. Интересно?
Вложения
Aleksei

Сообщения: 21
Зарегистрирован: 14 фев 2013, 16:45
Откуда: Землянин
Благодарил (а): 6 раз.
Поблагодарили: 7 раз.
Позывной: UD4NAD ( ex UA4NIR)
Оборудование: CP6, IC-7000, SunSDR2, VX7
Баллы репутации: 9

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 26 июн 2014, 20:45

Aleksei писал(а):Нашел такие модемы. Все в пыли, не знаю куда применить. Рабочие. Интересно?

Пока ещё интересно..
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Aleksei » 26 июн 2014, 23:27

Могу в выходные забрать. Куда и когда привезти?
Aleksei

Сообщения: 21
Зарегистрирован: 14 фев 2013, 16:45
Откуда: Землянин
Благодарил (а): 6 раз.
Поблагодарили: 7 раз.
Позывной: UD4NAD ( ex UA4NIR)
Оборудование: CP6, IC-7000, SunSDR2, VX7
Баллы репутации: 9

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 09 дек 2015, 12:44

Запустили наконец APRS шлюз. http://aprs.fi/#!addr=%D0%9A%D0%B8%D1%80%D0%BE%D0%B2 Частота 144,800.
Cофт APRX, работает на роутере TPlink MR3020, TNC - Kantronics KPC-3, радиостанция моторола GM300. Антенна вертикал.
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 27 мар 2016, 19:00

Написал недавно скеч умного APRS трекера на основе ардуины. Трекер является развитием устройства вот отсюда - http://infotex58.ru/forum/index.php?top ... 53#msg7553 Схема там же. Добавлена функция умного маяка, то есть пакеты отправляются через разные промежутки времени, в зависимости от скорости движения и изменения напрвления движения. Код, для удобства, выложил на Github - https://github.com/Toni43/MiniSmartTracker.git В файле README.md есть ещё информация по необходимым библиотекам для Ардуины и по настройкам кода. Сам пока толком не проверил, в макете у меня плохо работало. Но у Алексея RA4FHE работает вот так:
Вложения
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение RA4FHE » 16 июн 2016, 20:07

Антон что скажешь насчёт идеи http://infotex58.ru/forum/index.php?top ... 91#msg7791
Аватара пользователя
RA4FHE

Сообщения: 4
Зарегистрирован: 03 апр 2016, 14:10
Откуда: Пенза
Благодарил (а): 5 раз.
Поблагодарили: 5 раз.
Позывной: RA4FHE
Оборудование: FTM-400D, FT-450, VX-3, FT-60, GP300, SH-27
Баллы репутации: 0

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 12 сен 2016, 09:17

Информация по маршрутизации и ретрансляции пакетов в сети апрс с использованием диджипитеров - http://wa8lmf.net/DigiPaths/
Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
Позывной: RA4NHY
Оборудование: VX-6, IC-7100, INV V 20/40
Баллы репутации: 54

Re: APRS и пакетная связь в Кирове

Сообщение Toni » 15 сен 2016, 09:04

Toni
Администратор

Сообщения: 901
Зарегистрирован: 20 ноя 2012, 20:38
Откуда: Киров
Благодарил (а): 262 раз.
Поблагодарили: 386 раз.
