Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 09 фев 2017, 13:34

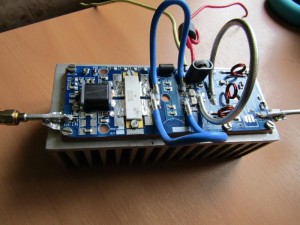

Ради интереса заказал из китая набор для сборки усилителя мощности на полевом транзисторе. Набор пришел, но как оказалось продавец забыл положить кусок 25 омного кабеля. После не долгих споров кабель был выслан. ( пока не пришел) Кусок кабеля мне любезно подарил Юрий RZ4HD. Усилитель спаян.


Сегодня провел первые испытания. Хоть усилитель и широкополосный, но резонанс все таки есть. Оказался он на 158 МГц, это говорит что не угадал с длинами кабеля, нужно укорачивать. При выставленном токе покоя 0.5 А,24В входной мощности 2Вт имеем 145 МГц-58Вт, 158 МГц-67Вт. При 27В и том же токе покоя имеем 145МГц-72Вт, 158МГц-80ВТ. Ну что же осталось подобрать длины кабелей, настроить вход. В общем самая кропотливая и нудная работа по доводке каскада до своего логического завершения.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 09 фев 2017, 16:06

ru4ng писал(а):Сегодня провел первые испытания. Хоть усилитель и широкополосный, но резонанс все таки есть. Оказался он на 158 МГц, это говорит что не угадал с длинами кабеля, нужно укорачивать. При выставленном токе покоя 0.5 А,24В входной мощности 2Вт имеем 145 МГц-58Вт, 158 МГц-67Вт. При 27В и том же токе покоя имеем 145МГц-72Вт, 158МГц-80ВТ. Ну что же осталось подобрать длины кабелей, настроить вход. В общем самая кропотливая и нудная работа по доводке каскада до своего логического завершения.

Хороша игрушка!
Только ты это ... не перепутывай, если на 158, то нужно удлинять кабеля, а не укорачивать.
Мало ить тебе этих 80 ватт? Надо 2 в параллель ставить! Или боишься на полную раскачивать до возможных 170?

ЗЫ: И, да, чет по ссылке я на собачий корм попадаю :)
пытаюсь также сюда засунуть ссылку, отсылает по ней на главную.

Да, на прием тоже надо антенне помочь, есть прекрасные PCB для усилка на PGA-103+
Вот такая.
к ней сам чип усилка, остальное не проблема. При NF=0.5 и усилении 10-12 дБ
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение UA4NDX » 09 фев 2017, 17:52

Привет "полевикам". Андрей, R4NAM из Б.Холуницы сразу готовые парочку приобрёл...Какая- то разобщённость у Вас по поляризации , просто в эфире поговорить...А есть о чём! (и цепи "обхода" и защиты и радиаторы, и источники питания...)
http://www.ebay.com/itm/162327669265?_t ... EBIDX%3AIT 73! успехов в наладке!
73!
Аватара пользователя
UA4NDX

Сообщения: 1388
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 1907 раз.
Поблагодарили: 696 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 56

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение r4nat » 09 фев 2017, 18:06

Пока листва зеленая не успела пожелтеть.Надо брать :)
r4nat

Сообщения: 64
Зарегистрирован: 31 окт 2016, 17:13
Благодарил (а): 139 раз.
Поблагодарили: 39 раз.
Позывной: r4nat
Оборудование: ft897d,vx-6,DK7ZB 11el.
Баллы репутации: 3

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 09 фев 2017, 18:39

C кабелями сильно не разыграться, т.к. их нет. Делал согласно описания. Выжать из него 170 ватт, я думаю получится,я подавал на вход 2 ватта, рекомендуют 7-10. Это было первое включение, дальше дело техники. Повторюсь взял его для пробы, поиграться, посмотреть как трудно настроить, что за характеристики получатся. Если что можно и транзистор на более мощный поменять чем 2 складывать. Цепи обхода, коммутация, смещение, охлаждение, это все разрисовано на бумаге, кое что отмакетировано, что то уже отработано. Очень умно делает такие усилители Джим W6PQL. Ссылку не даю( что бы не попадали на собачий корм). Усилитель у меня есть на лампочке, свои 300 Ватт отдает. МШУ также в планах. Для Андрея, R4NAM если есть вопросы можно и позвонить, да и в чате пообщаться, что знаю расскажу.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 09 фев 2017, 19:24

UA4NDX писал(а):http://www.ebay.com/itm/162327669265?_t ... EBIDX%3AIT 73! успехов в наладке!

О, тута двойной! Само то! Но на лампочке все ж надежнее!
И вам не чхать! :)
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 09 фев 2017, 19:32

RM4N писал(а):Но на лампочке все ж надежнее!

И тяжелей
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 10 фев 2017, 08:39

ru4ng писал(а):
RM4N писал(а):Но на лампочке все ж надежнее!

И тяжелей

Марафон чтоль с ним бегать? положил в багажник и вези.
А БП можно безтрансовый.
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 21 мар 2017, 09:15

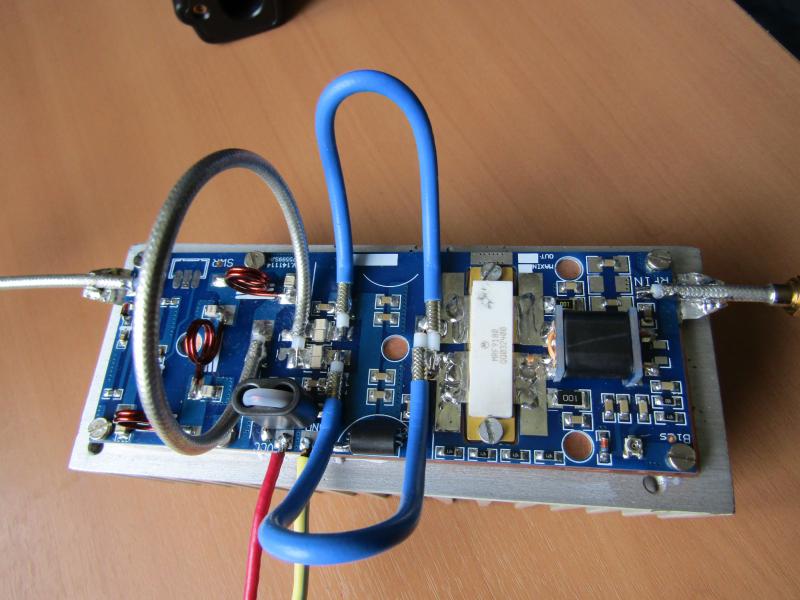

Продолжил эксперименты с усилителем. После первых экспериментов сжог затвор у транзистора, с причиной разобрался.Пока ждал новый транзистор, согласовал входную часть. Пришлось немного модернизировать. Настроил выходной полосовик. На данный момент имеем, 1.5 Вт на входе 95Вт на выходе при 24В 7А, 2.5 Вт вход 180 Вт выход 24В 10А, кратковременно 5 Вт вход 350 Вт выход 24В 14А. Вывод не нужно подавать на вход больше 2.5 Вт (самый оптимальный режим получается), транзистор нагревается максимум до 40 градусов, так что при хорошем радиаторе можно и без вентиляторов использовать. Экспериментами доволен, можно дальше двигаться.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 21 мар 2017, 22:26

ru4ng писал(а):сжог затвор у транзистора, с причиной разобрался.

Только затвор? :)
И что за причина? >2,5 Вт на него?
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 22 мар 2017, 17:28

Совершенно верно, подал 5 Вт. Выгорел один затвор. Это было не страшно пока вход был сделан по китайски, как только сделал по правильному, этого стало с избытком. Вот и каюк пришел транзистору. По входу нужно ставить аттенюатор. Сейчас еще смещение хочу сделать по другому и можно в корпус засовывать.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ua4ne » 22 мар 2017, 18:33

Сейчас модно после АТТ ставить для защиты входа быстродействующие двуполярные стабилитроны. Благо, таковые стали доступны. Например, серии GBLC на разные пороги от 3 до 24 вольт и емкостью всего 3 пики. Они отработают короткий перегруз, пока сработает защитное реле. Импульсная мощность 400 ватт. Но ненадолго.

Нечто подобное на рассыпухе ставят EB104 в своих КВ усилителях. Это цепочка из стабилитронов с последовательным (пин) диодом в прямом включении. Диод нужен для снижения емкости защитной цепи.

Тут есть схема
73! Михаил, UA4NE
ua4ne

Сообщения: 449
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 62 раз.
Поблагодарили: 273 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 22 мар 2017, 21:14

ua4ne писал(а):Сейчас модно после АТТ ставить для защиты входа быстродействующие двуполярные стабилитроны. Благо, таковые стали доступны. Например, серии GBLC на разные пороги от 3 до 24 вольт и емкостью всего 3 пики. Они отработают короткий перегруз, пока сработает защитное реле. Импульсная мощность 400 ватт. Но ненадолго.

Они размером 0603, как выдерживают 400 ватт, непонятно? :) Это в пересчете 8 кВ на 5мА наверное.
Когда снимали эпюру переходного процесса включения одного девайса (U=12В, I=0,5А), скачки напряжения при включении в обе стороны по 30 В. Впору было ставить защиту, учли проблему.
GBLC - специфические диоды. В данном случае - для кратковременного (на сколько оно будет коротким при нажатии tune?) ограничения затворного напряжения. А в общем случае ограничивает кратковременные скачки напряжения, как правило, от статики. Но удастся ли им спасти транзистор от прокладки между трансивером и стулом? :)
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ua4ne » 22 мар 2017, 23:13

RM4N писал(а):Но удастся ли им спасти транзистор от прокладки между трансивером и стулом?


Ключевая фраза:

ua4ne писал(а):Они отработают короткий перегруз, пока сработает защитное реле.


Задержка срабатывания реле - это несколько миллисекунд всего.
73! Михаил, UA4NE
ua4ne

Сообщения: 449
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 62 раз.
Поблагодарили: 273 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение RM4N » 23 мар 2017, 09:00

ua4ne писал(а):
ua4ne писал(а):Они отработают короткий перегруз, пока сработает защитное реле.


Задержка срабатывания реле - это несколько миллисекунд всего.

Это хорошо, но в обсуждаемом объекте я с трудом не нашел ни одного реле :)
RM4N

Сообщения: 885
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 158 раз.
Поблагодарили: 291 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 24 мар 2017, 10:45

Совершенно верно, реле нет, это всего лишь макет для отработки схемы. В готовом виде будут реле обхода и субсеквенсор, для управления реле и смещения, защита от высокого КСВ по выходу, на входе аттенюатор 6-10 дБ для уменьшения начального выброса мощности с трансивера.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 243
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 159 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение rw4nn » 24 мар 2017, 18:35

Было желание сделать драйвер на транзисторах, а при таких проблемах
может быть проще и надежнее на ГИ-7Б.
rw4nn

Сообщения: 126
Зарегистрирован: 23 янв 2013, 15:16
Благодарил (а): 1 раз.
Поблагодарили: 77 раз.
Позывной: rw4nn
Оборудование: FT-1000MP
Баллы репутации: 3

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ua4ne » 24 мар 2017, 18:55

rw4nn писал(а):а при таких проблемах
может быть проще и надежнее на ГИ-7Б.


Транзисторы вполне надежны, если их со всех сторон обложить защитами. Одна из самых важных - защита от дурака по входу. Одновременно она защитит и от начального выброса. Ссылка на схему от EB104 была выше. Схема проста, но абсолютно надежна.

ru4ng писал(а): на входе аттенюатор 6-10 дБ для уменьшения начального выброса мощности с трансивера.


Сам по себе АТТ от начального выброса не защитит, к нему нужен ограничитель.
73! Михаил, UA4NE
ua4ne

Сообщения: 449
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 62 раз.
Поблагодарили: 273 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение UA4NDX » 24 мар 2017, 22:39

Ну вот же полная схема с ограничителем и аттенюатором, UA4NE приводил её http://eb104.ru/internet-magazin/ustroy ... perekachki От себя добавлю, хоть и не "в той теме" - Для биполярных важнее защита коллекторной цепи, и такая цепочка : стабилитроны ,набранные на 5-10 вольт ниже предельного Uk (из справочника) + быстродействующий диод прекрасно спасает десятилетиями мощный транзистор как от обрыва нагрузки так и от гроз... (пример нашего маяка, который 35 ЛЕТ с такой цепочкой работает....) У биполяров приходится ещё параллельный диод ставить для предотвращения "минуса на базе" -оно у всех ,даже самых мощных, допустимо всего -4 вольта... Успехов в наладке, Игорь. 73!
73!
Аватара пользователя
UA4NDX

Сообщения: 1388
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 1907 раз.
Поблагодарили: 696 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 56

Re: Усилители мощности УКВ на полевых транзисторах

Сообщение ru4ng » 29 июн 2017, 21:03

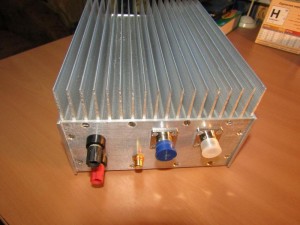

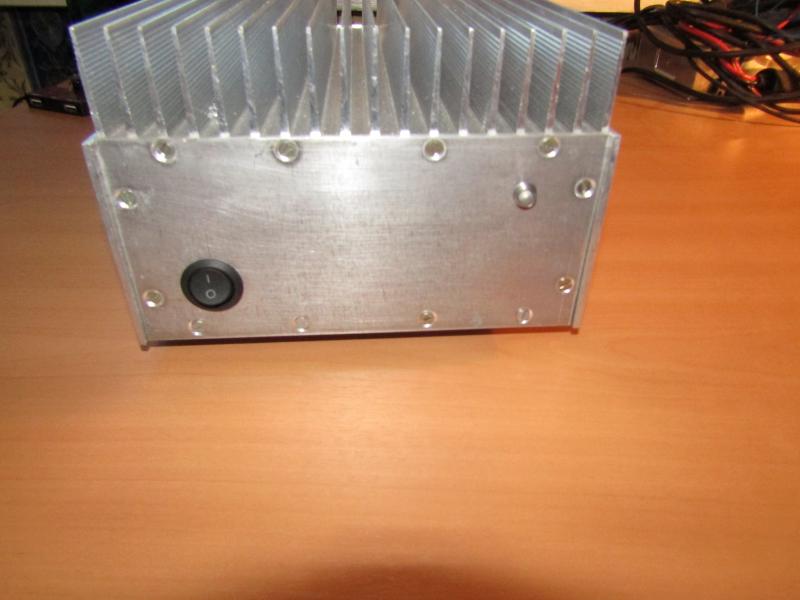

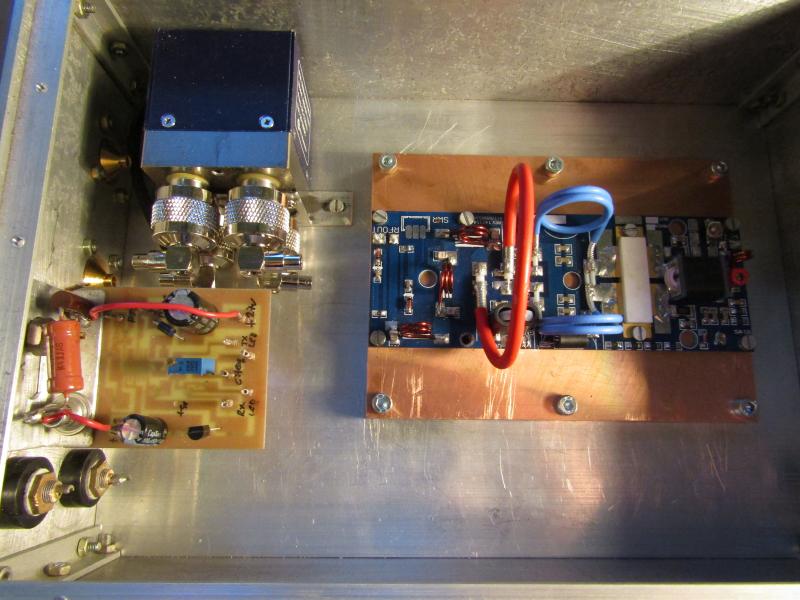

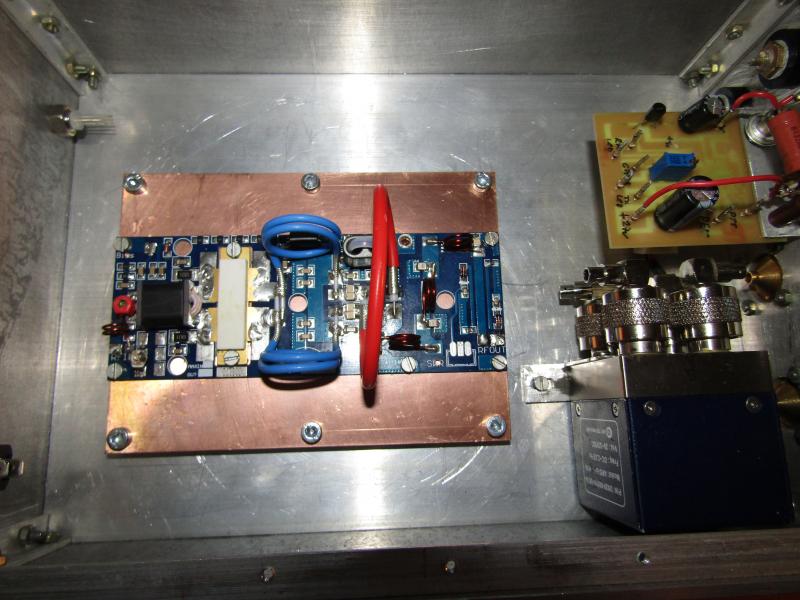

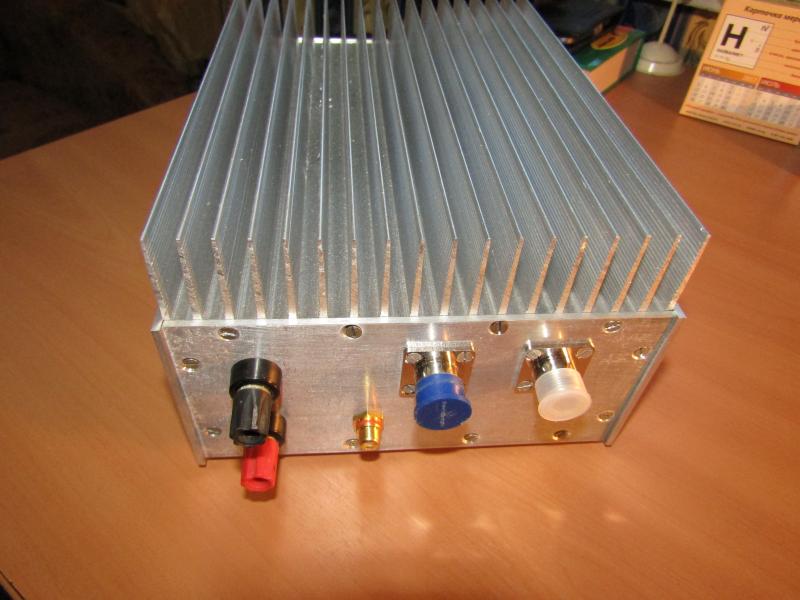

Не спеша почти доделал слесарную часть усилителя.


Размеры ШхГхВ 180х120х260, вес около 5 кг.
Понравилась простота изготовления корпуса и его универсальность. Буду делать еще 2 таких же корпуса на другие диапазоны.
