**R4NX** » 08 окт 2017, 20:18

Знатоки антенностроения. Вопрос - по расчетам сопротивление антенны получается 25 ом.
Как правильно согласовать?Балун? какой?Трансформатор?какой?
Антенна у меня будет на 40м.

**Toni** » 09 окт 2017, 16:14

Кондёр + катушка. Не?

**R4NX** » 09 окт 2017, 19:35

Toni писал(а):Кондёр + катушка. Не?

НЕ,Антон,не прокатит....
Попробую на линии из кабеля....

**Toni** » 10 окт 2017, 10:17

На линиях получается, что длина коаксиалов в сумме более 8 метров.
Можно ещё вот так, с одним куском линии 75 Ом и кондёром, длина кабеля около 2 метров

На линиях вот так

линия которая перпендикулярна, разорвана на конце

**Toni** » 10 окт 2017, 10:39

Ну ещё как вариант, два коаксиала 75 Ом в параллель, длиной 0,25 лямбда.

PS В предыдущем посте не учёл коэф укорочения кабеля.

**RM4N** » 10 окт 2017, 12:06

R4NX писал(а):Знатоки антенностроения. Вопрос - по расчетам сопротивление антенны получается 25 ом.
Как правильно согласовать?Балун? какой?Трансформатор?какой?
Антенна у меня будет на 40м.

Gamma-согласование сможешь осилить?

**R4NX** » 10 окт 2017, 20:11

RM4N писал(а):Gamma-согласование сможешь осилить?

Андрей,если бы не из проволоки,можно было бы попробовать.
Нашел на просторах тырнета...

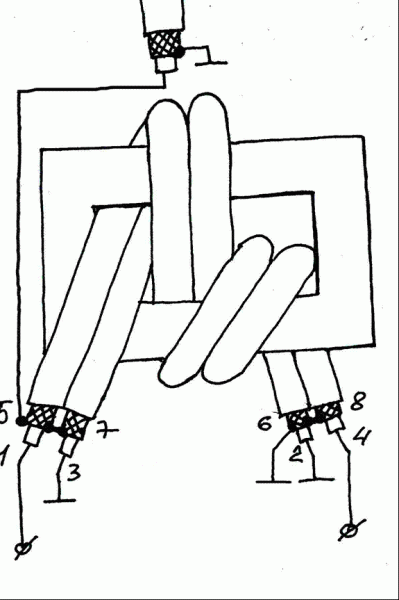

Это хочу попробовать...На сердечнике от ТВС...
