Антенны GP

[Yura]

Владимир, спасибо за схему, попробую сегодня отпишу. Кстати, надо ли тебе привод отдам, в своё время несколько взял, мне точно хватит.

[UA4NDX]

Юра,не откажусь,конечно...Ещё раз посмотрел на схемки- они одинаковые, просто все номиналы в 10 раз изменены (результат должен быть одинаковый) НО ! в схеме Игоря как бы не хватает одного проводка, а именно между выводом 7 и точкой соединения резистора 680к и потенциометра...Сравни ! Вообще, с меньшими номиналами R - лучше (стабильнее) должно работать. На выходе-меандр с переменной скважностью.

[Yura]

ага, вот источник этой схемы, там номиналы подписанны внизу как для схемы Игоря. Ещё схемы, где Ctrl+F по слову Servo.

[Yura]

не запустилось снова, точно такие же симптомы - моторчик быстро крутится, потом останавливается, обратно мотает, и потом назад-вперед, ток растёт, моторчик гудит из за малых туда-сюда. Ещё одну схемку нашёл на тех же ресурсах. Первые 2 ссылки на странице нужные. Картинки с них:

[Yura]

схему перепаял, проверил правильность - все как на схеме и опять что то не идёт. Точно такие же симптомы. Толи привод такой интересный у меня, что к этой схеме не подходит... (во второй раз для чистоты эксперимента взял новые, и привод и м/с)
Да, узнал у моделистов - контакт сигнала со схемы на сервопривод надо делать как можно короче. Говорят с 30см проводов бывают наводки, и сервопривод уже не реагирует...

[RM4N]

Вот посмотрите как это сделал R8OA
GP 7-28

[UA4NDX]

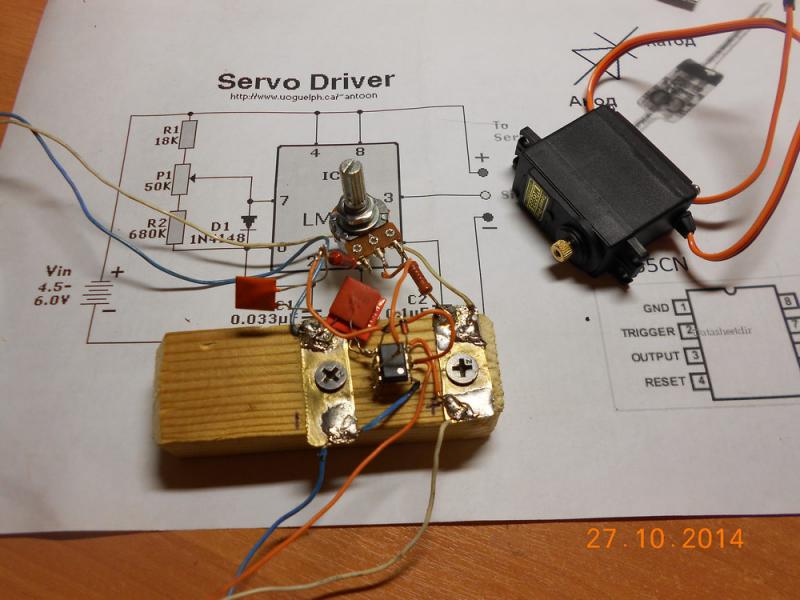

Андрей, хорошее видео, серьёзный мужчина показался.. (правда,ни словом не обмолвился про автора антенны- И.Гончаренко, DL2KQ... http://dl2kq.de/ant/3-28.htm ) Я раньше тоже предлагал этот переменный кондюр простым мотором вертеть, но сейчас мы тут более хороший моторчик обкатываем.. (поставил потенц. на заранее настроенную точку- и кондюр мгновенно уже там !) Для Юрия- испытывал сегодня схемку (из поста твоего от 20.10.2014)
download/file.php?id=888&mode=view Всё работает ! Конденсаторы-плёночные,выяснил некоторые зависимости. Во первых, на схеме (как всегда в мастер-китах и т.п.) нет конденсатора между + и - питания, а в импульсных схемах- он обязателен ! Ещё обязателен стабилизатор 78L05 для устройства управления и 7805 для самого моторчика ,ток там более ампера , и защита стабилизатора спасает его от выгорания при экспериментах. (всё это питать уже от +12 вольт) Дальше такие наблюдения :без конденсатора С3 (0.22 мкф) - привод поворачивается только на 90 градусов. (длительность импульсов на выходе , как и написано 1-2 Миллисекунды) При наличии этого кондюра (скважность уже 0,5-3 миллисекунды)-угол поворота 200 градусов, что достаточно для поворота КПЕ, даже с перебором ( придётся ,в вашем конкретном случае ,поставить добавочные резисторы последовательно и параллельно потенциометру регулировки. ) Да, ещё .В разрыв "сигнального" проводника",поставлен резистор 200-500 ом,для устранения возможных помех от передатчика. Всё! Устройство рабочее. делай начисто. (я буду использовать для поворота ферритовой антенны приёмной на 160 и 80м) Усилие у привода- фантастическое, даже маленькую ягу провернёт!

[Yura]

Владимир, хорошо, а распиновка привода какая? Коричневый масса, красный плюс, желтый сигнал?

[UA4NDX]

Юра,так точно! (витая пара кабель вполне достаточен для тока 1 А ) Одна жилка -сигнальная, остальные питание 10-12 вольт. Но стабилизатор 7805 на верху -обязателен! Иначе будет типа "глючить" Там ,в приводе очень серьёзная схемка на микроконтроллере и полевых ключах, резистор переменный для сигнала "сравнения"-тоже имеется. Так что точность ,после небольшой наладки- прекрасная .

[RM4N]

Андрей, хорошее видео, серьёзный мужчина показался..

Шеф RCWC клуба. Он сделал из того, что было под рукой,не заморачиваясь на всякие китайские штучки. Делать объяву об авторстве в видео не обязательно, цель видео другая, посмотрите у него в Ютубе, там есть еще видео его экспериментов.
Давайте, творите, может получится, дракон вам в помощь!

[Yura]

Со схемами разобрался, повторил UA4NDX, и симптомы... те же... (крутится/останавливается/ток скачет как от КЗ)... стал смотреть, оказывается в момент запуска переменник был в "нерабочем" положении ручки. Это выправил - точно, теперь крутится на 180..200 градусов, потом схема уходит как бы "в КЗ". Далее, привод "гудит", как и в первых моих опытах - точно, надо обязательно кондёр электролит по питанию. Без него нормально не работает.
И по переменнику в схеме, надо вместо 5кОм в схеме 2,2кОм, в моем случае.

Прикупил L78S05cv, классный стабилизатор, 5В/2А, интересно - оформил в Орион43 по email 30го октября, за 32рубля, а 31го они счет высылают, он уже 35р. стоит - скорректировали за сутки из за роста доллара.

Появился вопрос, что вынести на крышу а что оставить дома. Владимир, UA4NDX, не тестировал сигнальный провод в виде длинного провода? Есть ли помеха/затухание от линии в 20 метров например.

Теперь оформлю всё в плату. И осталось немного слесарки!!!

[UA4NDX]

Yura, всё получается хорошо. Переменник действительно 2,2к выходит и последовательно с ним около одного килоома. Поскольку привод MG995 -это "рулевая машинка" для мощных моделей всяких,то в нашем случае и необходим стабилизатор 7805 возле него,чтоб избежать использования "сварочных проводов"...А в сигнальный (жёлтый) провод вводил потери до 500 ом- работает нормально. При повороте на 180 град. -точность в любой точке около пол-градуса. Можно использовать хоть в тюнерах автоматических (с памятью положений) ,хоть в любой автоматике ,задвижки всякие, даже шаровой водопроводный кран поворачивает без проблем! (Скорость поворота -менее секунды) 73!

[R4NX]

Извиняюсь,что вмешиваюсь... НО... сей GP-скорее для поля-леса,чем для стационара....(20-15-10)
В "поле" (размять ноги),сбегал,повернул кондючок... и работай дальше....
А тут.... мемуары уже пшуться... про ентот серво приво....
И смешно ... и слезы вышибает....
А в деревне ... поставил вертикал 10,5-11м...и у тебя ... 40-20-15м.Да и работать будет лучше чем ентот...
Дык и... 12м трубы... дешевше выходят... этого "коротыша" с сервоприводом....

[Yura]

Как то не спешно получается делать GP, но главное процесс идёт...
Сервопривод сгодится не только в GP, а например в регулировке КПЕ антенного тюнера и т.п.

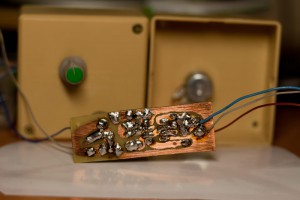

Схема отработалась, платы вытравил сам, как Антон в Китае уж заказывать не стал

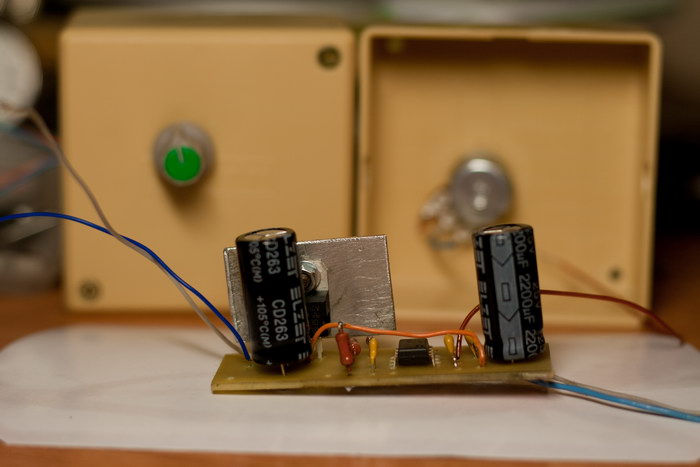

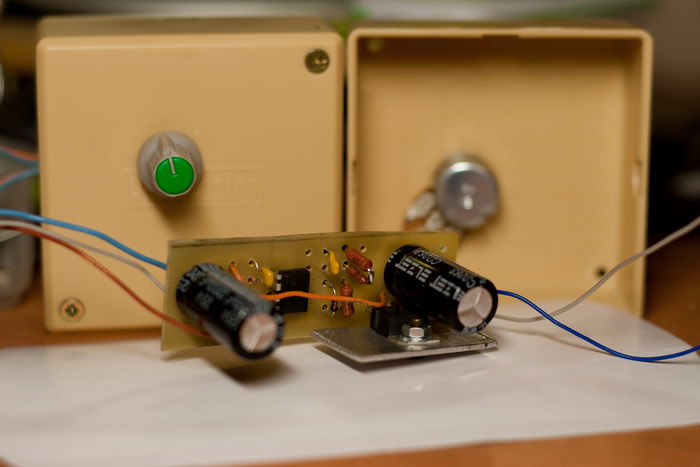

На плате преобразователь с 12 в 5 вольт, на маленьком радиаторе. Опыт показал, что площади радиатора хватает.

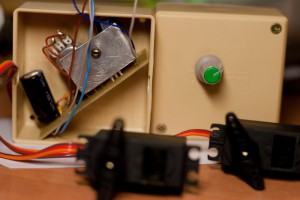

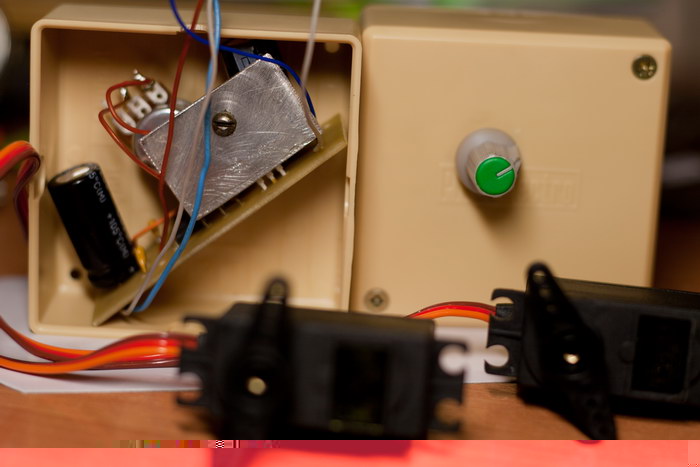

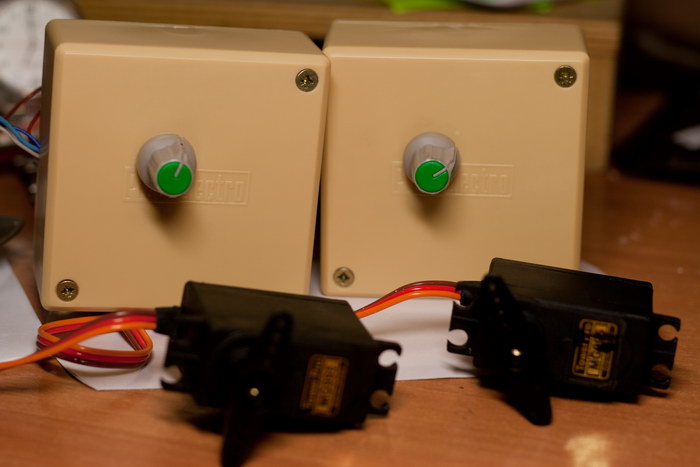

Под платы купил коробки PlastElectro 70*70*30 под цвет мебели (всего было 2 цвета коробок, белая и светлокоричневая как на фото )
Все идеально вошло, переменный резистор по центру коробки немного не вошел, но и так нормально.
Выходящие проводки - временные, в будующем будет уходить из коробки один проводок - "хвост от мышки", там как раз 4 проводка, и гибкие.
Уличную герм. коробку под КПЕ пока не нашел. Внутренние размеры для моего КПЕ нужны 130*70*60. Видел 125*125 в продаже, может она и подойдёт.

[R4NX]

Зашел сегодня на QRZ RU,почитать про антенны...
Увидел там вопросы Юрияпро заземленный GP ...
Юра,ЗАЗЕМЛЯТЬ на водопроводную трубу,холдную-горячую...КАТЕГОРИЧЕСКИ НЕнадо.
Юра,ты УВЕРЕН в том,что,у тебя в доме нет врезки в металл полиэтилена?Никто не менял стояки на полиетилен?
Ты ХОТИШ УБИТЬ свой аппарат?ТЫ УВЕРЕН,что нет разницы потенциалов между нулем в твоей розетке и трубой?
На ГАЗОВУЮ ТРУБУ ЗАЗЕМЛЯТЬСЯ КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.
Повесть на свой заземленный GP четное количество радиалов на каждый диапазон...2-4... и радуйся...
Незабудь только у вертикала намотать бухточку из кабеля....Витков 10 и Фмм100...
В квартире тоже такая бухточка непомешает... Ну и резистор кОм на 100 .... статику ЛЮБОЙ GP собирает...
Да и там на фотках твоя крыша... Вертикал,точку запитки GP надо бы поднять ВЫШЕ всех проводов-кабелей...И радиалы
над ними...

[ru4ng]

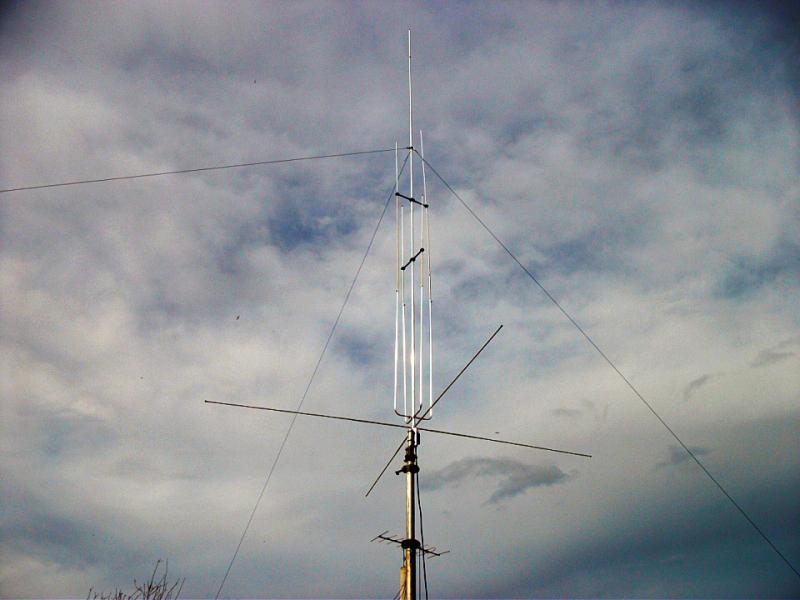

Вынашиваю мысль к весне изготовить вот такое чудо

одной антенной убиваем все ВЧ диапазоны. Вариантов изготовления множество.
Может кто делал подобную конструкцию, делитесь впечатлениями.
Принимаются конструктивные предложения.

[UA4NDX]

Сам лично "помаялся" с длительной настройкой DL2KQ 8 m.....Так там хоть "палка"-одна... А вот друг у меня (RW3AO) вот такую сделал : http://www.qrz.ru/schemes/contribute/antenns/ut1ma/ - тоже ,настроив её в поле, при переносе на крышу- ВСЁ пришлось перенастраивать,много раз опустив её...Множество противовесов, да ещё приподнятых- вот неучитываемая программами расчёта трудность..Да и парусность великовата. И дроссель на кабель питания- совершенно обязательная вещь,особенно ,когда противовесов мало, как на рисунке..Можно ли ссылку на первоисточник этой антенны ?

[RM4N]

Принимаются конструктивные предложения.

Очень кратко и конструктивно: ГП - малоэффективные приемные антенны! На передачу еще куда ни шло.
Тратить деньги на кучу неэффективного железа?! Проволочку на шесте с парой трапов подними, - НОЛЬ затрат и все то же самое.
Если приложить все это железо, что на фото выше, на создание хотя бы 3 эл Яги, на пару бандов, то, мне кажется, еще металл останется.

[ru4ng]

Все началось с просмотра ветки QRZ.RU Vilka-III из удочки, фото взято с Болгарского сайта LZAV-5B, у Поляков эта антенна реализована в проволоке sq9jxb. Я понимаю что это не самая лудшая антенна. Противовесов мало и они короткие, это минус. Но всеж это лудше чем ничего. Многие жалуются на невозможность установки антенн на крыше по разным причинам, у кого крыша шифер и нет возможности по ней перемещатся и тд и тп. Эта антенна с такими противовесами может устанавливатся в ограниченное место. Вот мои первоначальные мысли.

[ua4ne]

у кого крыша шифер и нет возможности по ней перемещатся и тд и тп.

Я проблему шиферной крыши решал просто. Делаем снизу дырку в шифере через обрешётку, штырь высовываем изнутри и ставим без оттяжек. Выход на крышу не требуется. Противовесы (если нужны) развешиваются на чердаке. У меня было две такие антенны: на 20-ку полуволновой end-feed J-pole и на 40-ку классический GP с двумя противовесами. Штыри обеих антенн по 10,5 метров, верхняя часть из 7-метровой металлизированной китайской удочки. Нижняя часть - дюраль. Опорная площадка минус 1 метр от конька. Дальнобойность обеих антенн отличная, все DX-ы были моими -)) Снег на крыше - не помеха.

Как по мне, главное достоинство такой конструкции - отсутствие оттяжек, а значит - низкая парусность и отсутствие зимних проблем с инеем и льдом. Сейчас крышу покрыли металлом, и антенны пришлось убрать. О чём очень жалею.
