Антенностроение

Обсуждение конструкций антенн для работы на коротких волнах. Изготовление, разработка, настройка...

Антенностроение

Сообщение ru4ng » 05 сен 2013, 16:06

Ну вот и пришла осень, появилось время занятся антеннами. Поменяна мачта на инверторах ( стали на 3,5 метра выше)9м. пришлось подстраивать. На крыше поставлен дистанционный коммутатор на 6 антенн, соответственно поменяны все коаксиалы. Сейчас идет подготовка к установке 10 метрового GP на 7мгц и дельты на 3,5мгц. Интересно узнать кто и что за лето сделал или модернизировал?
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 248
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 165 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Антенностроение

Сообщение ua4ne » 05 сен 2013, 23:05

Поставил летом Робинзона RR-33 на шиферной крыше. Мачта МАРС-2 на станке.
А как пришла осень, с ней пришла на крышу бригада работяг, и сейчас меняют шифер на оцинковку.
Вот будет рай для всяких-разных вертикалов -)))
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение R4NX » 06 сен 2013, 04:41

ua4ne писал(а):...меняют шифер на оцинковку.
Вот будет рай для всяких-разных вертикалов -)))

Увы это будет не рай.Хорошо будет только первое время,пока усё новое.
Позже будет АД.Что б был рай - пропаять стыки надо бы.Не по шву конечно,а хотя б просто перемычки!(пока новая)
Oleg R4NX
RCWC # 13
Аватара пользователя
R4NX

Сообщения: 559
Зарегистрирован: 15 дек 2012, 20:51
Откуда: Вятка
Благодарил (а): 42 раз.
Поблагодарили: 128 раз.
Позывной: R4NX
Оборудование: IC-746pro,X108G,FT-817ND,
Баллы репутации: 23

Re: Антенностроение

Сообщение ua4ne » 06 сен 2013, 07:29

R4NX писал(а):Позже будет АД.


Слыхал про эту проблемку, но сам не сталкивался.
Думал, что она имеет место только для обычной крашеной кровли.

ОК. По какому радиусу достаточно будет пропаять? Не всю же крышу
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение R4NX » 06 сен 2013, 08:40

Чисто использовать мет.кровлю нет смысла.Это однозначно.Ходя UA1DZ и применял оцанкованную крышу,но у него всеравно были резонансные радиалы.(про это было где-то написано,надо искать,сейчас просто непомню)
На форуме ЩРЗ РУ не так давно было расказано про пропайку оцинкованных листов.Помоему тема про заземленный GP.
Насколько заню,если самый длинный радиал 10,ххм то пропаивают по этому радиусу.Листы довольно большие и перемычек не так и много понадобится.Но это довольно трудоемко.
А вот от чего спасает мет.кровля вертикал,(если она заземлена впридачу)так это от наводок,что летят снизу.
В резонанс мет.кровлю ненастроить! :pardon: :pardon: Только резонансне радиалы.Больше 4-х делать смысла нет.
Ну естесьно приподнять их над крышей придется.И если есть радиолиния,то основание у GP доложно быть ВЫШЕ этой линии.Можно прям на опру этой линии поставить.
У меня GP(UA1DZ,позже 10,5м) стоял прям на этой опоре.Чуть выше см на 30 помоему.У DZ-та было 4 радиала, и по 2 у 10,5м.Изолятор самодельный,что за материал ... незнаю.В микроволновке не грелся.
Вот снег выпадет! ;) :D Буду ставить на эту опору очередной вертикал (40-20м).Сейчас ... дожди идут и крыша скользкая! :(
А зимой,да по снежку ...
Нормальные радиолюбители,ставят нормальные антенны - ЗИМОЙ! :russian_brain: :)
Oleg R4NX
RCWC # 13
Аватара пользователя
R4NX

Сообщения: 559
Зарегистрирован: 15 дек 2012, 20:51
Откуда: Вятка
Благодарил (а): 42 раз.
Поблагодарили: 128 раз.
Позывной: R4NX
Оборудование: IC-746pro,X108G,FT-817ND,
Баллы репутации: 23

Re: Антенностроение

Сообщение ua4ne » 25 окт 2013, 00:06

R4NX писал(а):А вот от чего спасает мет.кровля вертикал,(если она заземлена впридачу)так это от наводок,что летят снизу.


Да, вот это я ощутил по полной. Уровень помех, принимаемый Робинзоном, после этого ремонта существенно упал. В среднем балла на два, с S4 до S2 (в полосе CW). Думаю, что до естественного городского эфирного фона. И куда-то исчезла мощная шумовая помеха на S9, когда кто-то из соседей (так и не вычислил гада) включает неисправную микроволновку.

Что же до рекомендации поднимать вертикал выше трансляционной линии - то те несколько сантиметров в плане ее влияния погоды не сделают. Поэтому думаю на это забить.
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение R4NX » 25 окт 2013, 07:48

ua4ne писал(а):Что же до рекомендации поднимать вертикал выше трансляционной линии - то те несколько сантиметров в плане ее влияния погоды не сделают. Поэтому думаю на это забить.

А вот это зря.Радиалы доложны быть выше трансляционной линии.Поверь,проверено на себе!
Ну хотя бы точка запитки доложна быть выше всяких проводов на крыше.
Oleg R4NX
RCWC # 13
Аватара пользователя
R4NX

Сообщения: 559
Зарегистрирован: 15 дек 2012, 20:51
Откуда: Вятка
Благодарил (а): 42 раз.
Поблагодарили: 128 раз.
Позывной: R4NX
Оборудование: IC-746pro,X108G,FT-817ND,
Баллы репутации: 23

Re: Антенностроение

Сообщение UA4NDX » 25 окт 2013, 10:24

Присоединяюсь к мнению Олега ! Радиолиния- самое большое зло для радиолюбителя на сегодня! (слава богу,коллективные антенны TV почти везде убрали !) Я эту линию проверял "в ближней зоне" приёмником "Алтай -3.5" -очень здорово светит! Удивляюсь, почему массовое оповещение населения не возможно сделать через сотовых операторов ?? (ведь рекламу они гонят бесплатно...) У RA4NA , Петра Владимировича, был вертикал А700, он стоял Выше р/линии на 1.5 метра, и то ОН всем в доме мешал! (правда, на мощности более 700 ватт) Так что ещё для ликвидации этого факта приходится тратить дорогие "защёлки" ферритовые на вводах в дом проживания.....
P.S. Вообще, на крыше желательно основательно прибраться- не должно быть всяких посторонних проволок, незадействованных (по старости) TV самодельных антенн, плохих контактов ограждения, и т.п.....
73!
Аватара пользователя
UA4NDX

Сообщения: 1469
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 2085 раз.
Поблагодарили: 750 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Антенностроение

Сообщение ru4ng » 25 окт 2013, 11:04

UA4NDX писал(а):P.S. Вообще, на крыше желательно основательно прибраться- не должно быть всяких посторонних проволок, незадействованных (по старости) TV самодельных антенн, плохих контактов ограждения, и т.п.....

Присоединяюсь к порядку на крыше. Пришлось основательно прибраться, даже пристыдил ребят с кабельного которые очередное волокно тянули. :evil: Через неделю после разговора с ними, как ни странно обнаружил что все кабеля увязаны в жгуты и смотаны излишки в бухты. :D разговор пошел на пользу.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 248
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 165 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

Re: Антенностроение

Сообщение ua4ne » 25 окт 2013, 15:50

На соседней пятиэтажке делали такой же ремонт, дак там эту линию снесли к %ерям, вместе со стойками.
А у нас оставили. Технологии вековой давности, блин.
Я не знаю, пользуется ли кто у нас в доме этой трансляцией. По-моему, давно уже никто не платит
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение ua4nba » 26 окт 2013, 21:22

При ревизии своей DELTA-ы в прошлом году взял да и отстригнул эту трансляцию в тихушку котороя шла на мой подъезд.Провода просто ''износились''.Коротили на трубу куда входили.Через три дня пришли и заменили весь ввод. Старушкам в подъезде не понравилось что нет брехаловки.
ua4nba

Сообщения: 146
Зарегистрирован: 09 дек 2012, 16:41
Благодарил (а): 39 раз.
Поблагодарили: 86 раз.
Позывной: ua4nba
Оборудование: FT450AT
Баллы репутации: 31

Re: Антенностроение

Сообщение UA4NDX » 22 ноя 2014, 11:06

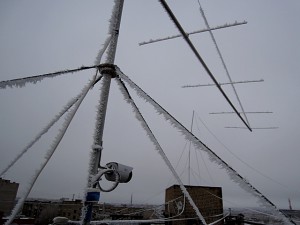

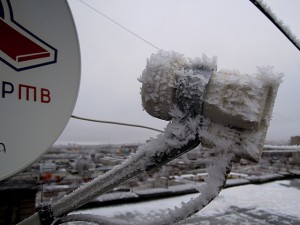

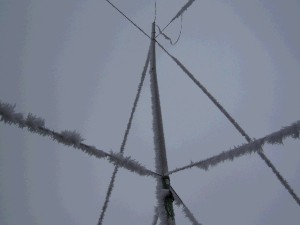

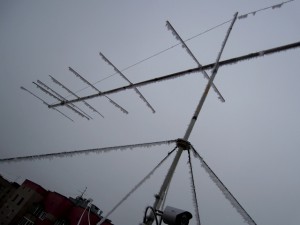

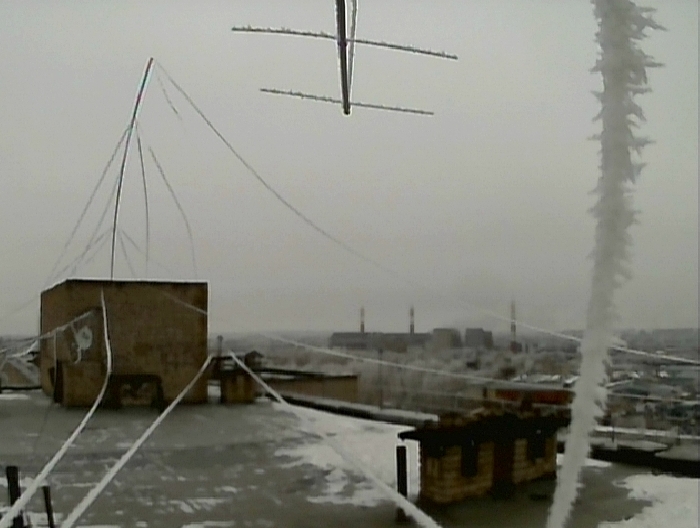

Про лёд на антеннах... (сегодня ,за ночь, слабое обледенение, оборвало у меня одну из емкостных нагрузок штыря DL2KQ ) Камера на УКВ антенне показывала, что ночью надо было "обколачивать", да поленился...и получил обрыв до весны ) http://rp5.ru/%D0%9F%D0%BE%D0%B3%D0%BE% ... 1%82%D1%8C RP5.ru ресурс тоже показывал "обледенение 22мм" - так и оказалось утром. И впереди влажность 100% на неделю... У двоешной яги КСВ тоже стал 2.5 , даже связь на 70 км с Белой Холуницей -пошла с трудом.. Отпадает этот лёд при довольно сильном ударе палкой по проводу, мачте, штырю...
Вложения
73!
Аватара пользователя
UA4NDX

Сообщения: 1469
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 2085 раз.
Поблагодарили: 750 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Антенностроение

Сообщение RM4N » 22 ноя 2014, 15:20

Самое хлипкое место - соединение провода с чем-либо, особенно вертикалом или контактной платой.
Володя, какие провода и как соединял?
RM4N

Сообщения: 952
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 184 раз.
Поблагодарили: 303 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Антенностроение

Сообщение UA4NDX » 22 ноя 2014, 15:38

Привет, Андрей. Соединёно то всё было качественно, просто лёска порвалась в неожиданном месте, от "старости" . Да и перетоньшил... (всего 0,15 лёска немецкая, 7 лет стояла..там нет нагрузки,подумал, и даже натянуто было слабо-слабо) Сейчас в камеру смотрю- опять кристаллики на растяжке растут помаленьку... (последний кадр-это как раз с камеры, утром, после обрыва ...видно сохранившуюся растяжку ,даже не верится,что 0,15мм) Да ничо..Работает почти так же антенна. Весной выкину, покороче поставлю, 14-29мгц, с моторчиком,без растяжек вообще...Надоела сороковка. Уже все ответили.(больше 150 стран всё равно не сделать на штыре ,на 40м,зимой телеграфом добью стран 15-20...)
73!
Аватара пользователя
UA4NDX

Сообщения: 1469
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 2085 раз.
Поблагодарили: 750 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Антенностроение

Сообщение ua4ne » 22 ноя 2014, 21:37

У меня 11-метровый удочный вертикал на старой шиферной крыше благополучно стоял совсем без оттяжек. Нет оттяжек - нет problem зимой

UA4NDX писал(а):RP5.ru ресурс тоже показывал "обледенение 22мм"


А где на РП посмотреть прогноз обледенения?
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение UA4NDX » 22 ноя 2014, 23:16

Много чего стояло и падало,в разные времена... (как минимум, 2 антенны в Кирове в эту ночь вообще загнуло) На rp5.ru прогноз прямо по русски вчера весь вечер висел. Где текстовый прогноз ,лёгкий ветер, и проч. -прямо было написано "обледенение до 22 мм "

Аа...а ,вот нашёл : "архив погоды на метеостанции" > нажать> смотреть 21-е число ,там этот же текст...73!

Вот как воевал: http://vk.com/id63763915?z=video6376391 ... 6faeb04f66
(на камере было видно как-бы пыль какую-то, и оттяжка в поле зрения начала "нарастать" кристаллами, быстро.)
73!
Аватара пользователя
UA4NDX

Сообщения: 1469
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 2085 раз.
Поблагодарили: 750 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Антенностроение

Сообщение ua4ne » 23 ноя 2014, 00:14

Ага, вижу. Вчера были "изморозевые отложения" 22 мм. А 20-го - отложения гололёда 1 мм.
Наверное, изморозь менее опасна гололёда.
73! Михаил, UA4NE
ua4ne

Сообщения: 479
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 74 раз.
Поблагодарили: 301 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 40

Re: Антенностроение

Сообщение RM4N » 23 ноя 2014, 11:18

В тот же день на NWA прогнулась мачта, на которой IV 160/80/15 висел, которая хлипкая из коротких трубок дюралевых. Надо было своевременно регулировать оттяжки, перейти на режим "зима".
RM4N

Сообщения: 952
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 184 раз.
Поблагодарили: 303 раз.
Позывной: RM4N
Баллы репутации: 16

Re: Антенностроение

Сообщение R4NX » 23 ноя 2014, 12:08

RM4N писал(а):В тот же день на NWA прогнулась мачта, на которой IV 160/80/15 висел, которая хлипкая из коротких трубок дюралевых. Надо было своевременно регулировать оттяжки, перейти на режим "зима".

Андрей,а не тебели говорилось,что эта мачта НЕвыдержит таких нагрузок...
ТВОЙ ОТВЕТ.... мной... ЛЕТОМ проверено.... :pardon: :D

Так...к слову.... один раз установи ПРАВИЛЬНО GP.... и уже кОторый год стоит мой GP 40-20.... :pardon:


Андрей,часче бывай на....RZ4NWA ,на крышу вылазь.... :)
Oleg R4NX
RCWC # 13
Аватара пользователя
R4NX

Сообщения: 559
Зарегистрирован: 15 дек 2012, 20:51
Откуда: Вятка
Благодарил (а): 42 раз.
Поблагодарили: 128 раз.
Позывной: R4NX
Оборудование: IC-746pro,X108G,FT-817ND,
Баллы репутации: 23

Re: Антенностроение

Сообщение ru4ng » 23 ноя 2014, 13:26

на NWA вчера мачту положили и квадраты обколотили, их немножко сорвало с привези.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 248
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 165 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 44

След.

Вернуться в КВ антенны

Сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3

Яндекс.Метрика
