Дельта на 160м.

Сообщение ru4ng » 04 янв 2013, 10:08

Задумал повесить дельту на 160 метровый диапазон. Верхняя точка подвеса ~35 метров , нижние точки порядка 10метров. Каков должен быть периметр рамки, нужен ли балун и какой? Питать собираюсь кабелем 50 или 75 Ом. Длинна кабеля получается порядка 70метров. Полотно будет из одножильного полевого кабеля (марку непомню). Кто что может дельного подсказать?
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 260
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 178 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 45

Re: Дельта на 160м.

Сообщение RK4NA » 05 янв 2013, 11:57

ru4ng писал(а):Задумал повесить дельту на 160 метровый диапазон. Верхняя точка подвеса ~35 метров , нижние точки порядка 10метров. Каков должен быть периметр рамки, нужен ли балун и какой? Питать собираюсь кабелем 50 или 75 Ом. Длинна кабеля получается порядка 70метров. Полотно будет из одножильного полевого кабеля (марку непомню). Кто что может дельного подсказать?

163 - 165 метров , чтоб попадал резонанс на остальных диоппазонах , и как будешь запитывать , нарисуй примерно как будет полотно висеть и дома , провода и т. п. - лучше бы запитку завести домой , согласовать меньше проблем .

de: RK4NA
Nick_S
RK4NA

Сообщения: 34
Зарегистрирован: 26 дек 2012, 00:41
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Позывной: RK4NA
Баллы репутации: 4

Re: Дельта на 160м.

Сообщение ru4ng » 05 янв 2013, 18:39

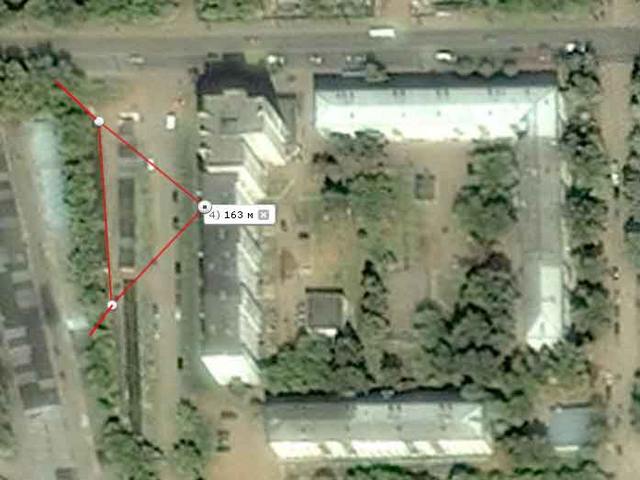

Будет примерно так
Запитывать кабелем, линией до шека нет возможности, живу на 2 этаже с другой стороны дома. На крыше будет стоять антенный комутатор на 6 антенн. Дальше кабель RG213 до места, примерно 57метров.
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 260
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 178 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 45

Re: Дельта на 160м.

Сообщение RK4NA » 05 янв 2013, 23:31

ru4ng писал(а):Будет примерно так
Запитывать кабелем, линией до шека нет возможности, живу на 2 этаже с другой стороны дома. На крыше будет стоять антенный комутатор на 6 антенн. Дальше кабель RG213 до места, примерно 57метров.

Относи точку запитки от дома , иначе дом буш греть , входное неизвестно сколько будет , но думаю питай кабелем 75 ом , влияние земли и сопротивление будет примерно таким , если не ниже на 160 м. , на разных диоппазонах КСВ будет гулять , не попадают точно резонансы и активное сопротивление будет от 40 до 120 ом , коммутатор будешь делать , то непременно коммутируй оплетку и центр. жилу по отдельности , ни в коем случае чтоб массы были общими - это ошибка .
Кабель настрой , длина должна быть меньше , примерно 53-55 метров , лучше поставить треугольник перепендикулярно дому , еще лучше неравносторонний квадрат и питать сбоку , ну а если вааще лучше , то три рамки переключаемые ....но есть опасность...у некоторых в створе будет шапки сдувать :lol:
Нарисуй как бушь остальные антенны ставить и увязывать между собой -это тоже мудрено - взаимное переизлучение.

de: RK4NA
Nick_S
RK4NA

Сообщения: 34
Зарегистрирован: 26 дек 2012, 00:41
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Позывной: RK4NA
Баллы репутации: 4

Re: Дельта на 160м.

Сообщение ru4ng » 06 янв 2013, 13:07

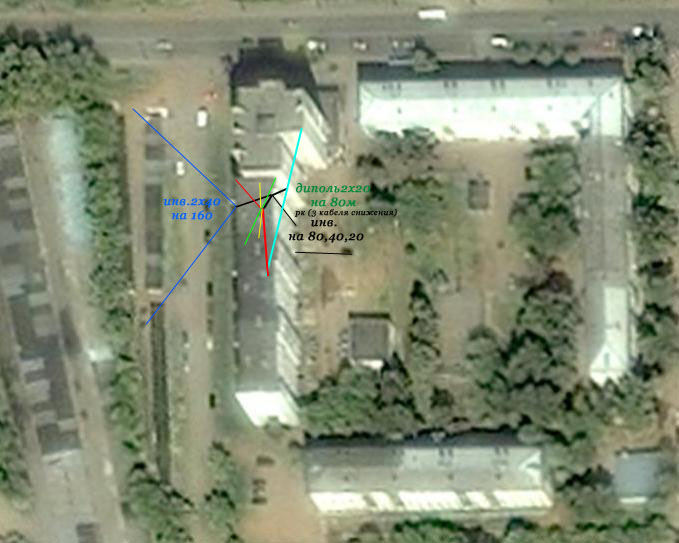

На данный момент у меня как то так.
В дальнейшем планируется замена инверторов на бабушку ягу типа SAY3-11 на телескопе от Р-140. Сабирался сделать комутатор на В1В как у Rquada по типу RK-316 ,но там экраны переключать не получится. В ближайшее время хочу переделать инвертор 160 на дельту 160. По ходу мыслей возник вопрос как далеко надо вынести точку запитки от дома и ставить ли балун?
Игорь RU4NG
+79226600559
Аватара пользователя
ru4ng

Сообщения: 260
Зарегистрирован: 17 дек 2012, 20:45
Благодарил (а): 78 раз.
Поблагодарили: 178 раз.
Позывной: ru4ng
Оборудование: Flex 3000, IC706MKIIG IV20,40,80,dip80,144-11el DK7ZB,432-21el Радан,1296-MMDS
Баллы репутации: 45

Re: Дельта на 160м.

Сообщение RK4NA » 06 янв 2013, 14:18

Посмотрел на фото антенны ; инвертед V нельзя делать больше 2х диоппазонов , начинается ерунда из - за переизлучения , растут реактивные составляющие , питать инвертед можно и одним кабелем , в отношении отдаления точки запитки треугольника , как можно дальше , но не даст высота - хотя бы метров 10 , еще совет - помоделируй в мане дельту , многое будет яснее , так как периметр большой и на нее будет все "земляное" влиять. Диполь на 80 метров я бы пустил перпендикулярно дому и сделал наклонным , а в таком исполнении он больше греет дом и толку от него мало , мала вертикальная составляющая. Будешь ставить яги , то размещай их в разных уровнях и лучше в противофазе на 180 градусов , меньше взаимовлияние , в градусах на поворотке сориентируешься . Еще раз советую , делай неравносторонний прямоугольник вертикальный или треугольник , но вертикальный , дальше будут работать на НЧ бендах.



de: RK4NA
Nick_S
RK4NA

Сообщения: 34
Зарегистрирован: 26 дек 2012, 00:41
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Позывной: RK4NA
Баллы репутации: 4
