Magnetic Loop

Сообщение виктор » 04 сен 2016, 17:15

Хочу поделиться своей конструкцией антенны Magnetic Loop,которую доводил до совершенства,в моём понимании, целый год.

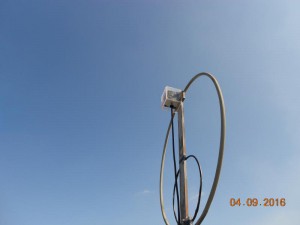

Антенна Magnetic Loop с установленным самодельным конденсатором *бабочка* в герметичном корпусе.

Диаметр антенны 920 мм. ,материал-медь,облучатель сделан из коаксиального фидера(аналог RG-213 диаметром 10 мм.),диаметр облучателя 380 мм. т.к.
расчётныё диаметр облучателя должен быть 184 мм. ,но по анализатору он показал 150 ом на рабочей частоте 27.355 Мгц,вот и пришлось увиличивать диаметр облучателя ,последовательным приближением к 50 омам.
Настроечный конденсатор за год претерпел несколько замен,остановился на самодельном конденсаторе-типа *бабочка из стаьи зарубежного радиолюбителя Magnetic Loop Antennas ON4CEQ Tony Van Herck, но количество статорных и роторных пластин увеличил,для большей максимальной ёмкости,материал пластин-аллюминий толщиной 0,3 мм.(какой смог найти),пластины для основания конденсатора-фторпласт толщиной 3 мм.,герметичный корпус сделан из оргстекла(плексиглас) толщиной 4 мм.,склееный дихлорэтаном,угловые швы заполнены термоклеем,шток для настройки пропущен через импровизированный сальник,взятый от цилиндра сцепления ,с нанесением силиконовой густой смазки на шток.

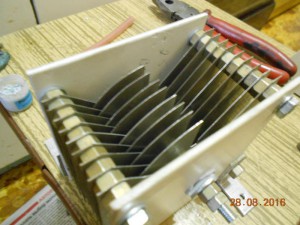

Кондесатор *бабочка* с воздушным зазором около 6-ти мм.,с рабочим напряжение до 7000в. и приблизительной ёмкостью 15-80пф..

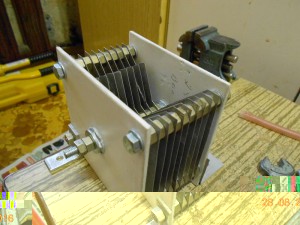

Кондесатор *бабочка* с воздушным зазором около 6-ти мм.,с рабочим напряжение до 7000в. и приблизительной ёмкостью 15-80пф..

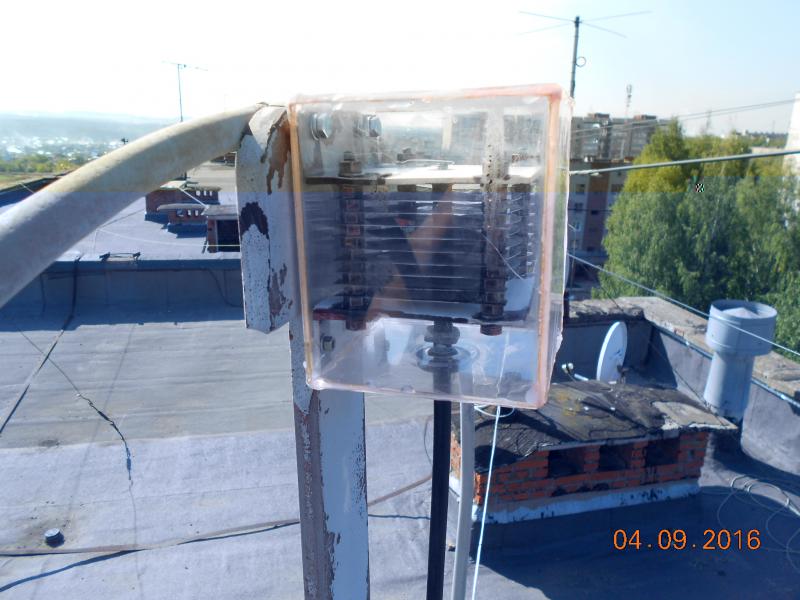

Антенна Magnetic Loop с установленным самодельным конденсатором *бабочка* в герметичном корпусе.

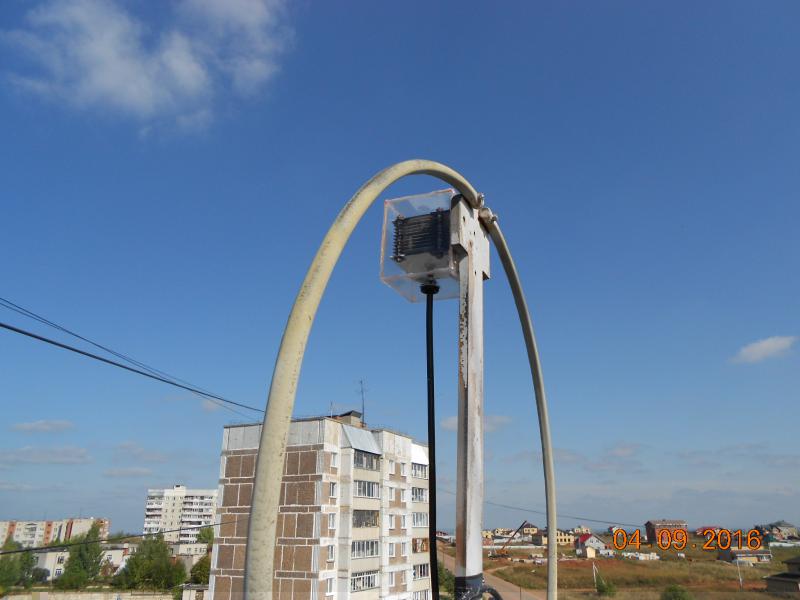

Антенна Magnetic Loop с установленным самодельным конденсатором *бабочка* в герметичном корпусе.

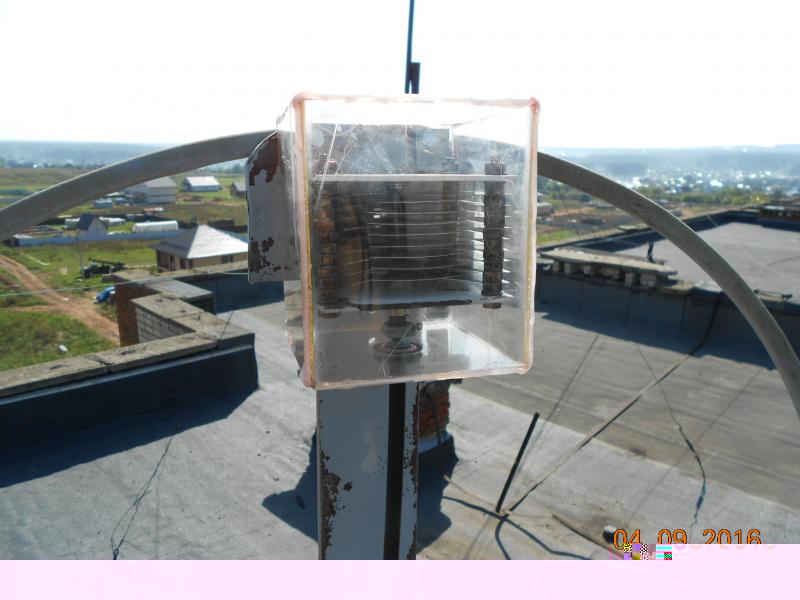

Антенна Magnetic Loop с установленным самодельным конденсатором *бабочка* в герметичном корпусе.

На данный момент антенна эксплуатируется на СВ диапозоне,а именно на 27,355 Мгц,но в дальнейшем останется сделать и поставить на неё понижающий редуктор с двигателем постоянного тока,для дистанционной настройки конденсатора,по моим предположениям,перестройка должна дать возможность работать вплоть до 7 Мгц.а-то,и до 3,6 Мгц.,но это позже,когда поставлю привод,тогда и выяснится полный рабочий диапозон.
Прошу любить и жаловать ваш R4NAP(Скорпион) :D
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ua4ne » 04 сен 2016, 20:04

Черный стержень от конденсатора вниз - это привод дистанционой настройки? Диэлектрик?
Наверное, идеально бы подошел отрезок стеклопластиковой арматуры.
73! Михаил, UA4NE
ua4ne

Сообщения: 574
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 79 раз.
Поблагодарили: 407 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 42

Re: Magnetic Loop

Сообщение виктор » 04 сен 2016, 20:59

Да это диэлектрик,применил пластмассовую трубку от тормозной системы грузовых авто,наружный диаметр 8 мм.,а внутренний 6,5 мм.,до дистанционной настройки ещё не скоро,надо подобрать редуктор,двигатель уже есть,взят от принтера,уверенно начинает вращаться от 3-ёх вольт.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение RM4N » 04 сен 2016, 21:03

А кто изготавливал конденсатор?
RM4N

Сообщения: 1077
Зарегистрирован: 20 дек 2012, 15:00
Благодарил (а): 219 раз.
Поблагодарили: 375 раз.
Позывной: RM4N
Баллы репутации: 21

Re: Magnetic Loop

Сообщение виктор » 04 сен 2016, 21:21

Сам,долго и кропотливо,т.к. материалы ныне на *дороге* не валяются,всё про всё,месяц ушёл.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение UA4NDX » 04 сен 2016, 21:46

виктор писал(а):двигателем постоянного тока,для дистанционной настройки конденсатора
Добрый вечер,Виктор. Вот коллекторный -я бы Вам не посоветовал сюда ставить,он помеху будет давать. Есть асинхронные "двигатели стола СВЧ-печи", очень маленькие,и с редуктором сразу. (у нас в Алми, на 22 и 220 вольт) Правда ему тоже герметичная коробочка нужна.....73!
73!
Аватара пользователя
UA4NDX

Сообщения: 1558
Зарегистрирован: 16 дек 2012, 10:43
Благодарил (а): 2319 раз.
Поблагодарили: 803 раз.
Позывной: UA4NDX- Владимир
Оборудование: TEN-TEC OMNI-V, GP DL2KQ, LW 85m ,FT-817+Yagi 11 el
Баллы репутации: 62

Re: Magnetic Loop

Сообщение виктор » 04 сен 2016, 21:54

Конечно будет помеха,но с чем её сопоставить,ведь двигатель будет работать только при настройке по минимуму КСВ,а асинхронник от СВЧ печи у меня есть,но он на 220 в.,да и с редуктором он всё равно даёт очень большие обороты,у такой антенны очень *острая* настройка ,да и я задался целью применять уличное аборудование не выше 12 в..
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ua4ne » 05 сен 2016, 08:30

А как сделано подключение конденсатора к рамке? Это ведь самое критичное место с точки зрения КПД, токи недетские там. Набор статора через шайбы (не монолит) не лучший вариант опять же с точки зрения потерь.
73! Михаил, UA4NE
ua4ne

Сообщения: 574
Зарегистрирован: 12 янв 2013, 19:20
Благодарил (а): 79 раз.
Поблагодарили: 407 раз.
Позывной: ex UA4NCB EZ4NAA
Оборудование: Elecraft K3 100w, PA DN-600 (UT2FW), 3El HexBeam RR-33 (20, 15, 10m), wire J-pole RX3AKT (40m)
Баллы репутации: 42

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 16:46

Соединение сделано из материала,того же,какой применял на изготовление пластин ,статора иротора, через болты м-6 ,после сборки и установки покрыл лаком, а по поводу потерь,скажу проще-делаю из своих возможностей,нет средств ,чтобы выкидывать тысячами за конденсаторы заводского изготовления,у меня этот на данный момент трудится,и очень хорошо!
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ra1288_alex » 05 сен 2016, 17:21

И как эфир CB диапазона на магнитную рамку? Правда я смысла не вижу на ВЧ ставить данную антенну - там и так эфир относительно чистый по сравнению со 160м и 80м...
ra1288_alex

Сообщения: 18
Зарегистрирован: 03 дек 2013, 12:55
Благодарил (а): 1 раз.
Поблагодарили: 4 раз.
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:26

На СВ работает отлично,на вч диапозоны эта антенна изначально и не планировалась,задумка была работать от 10метров до 80метров,если вытянет,а в основном работаю на 40метров и 20метров.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ra1288_alex » 05 сен 2016, 17:29

По месту пробовали или по проходу?
ra1288_alex

Сообщения: 18
Зарегистрирован: 03 дек 2013, 12:55
Благодарил (а): 1 раз.
Поблагодарили: 4 раз.
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:30

Частично подготовил редуктор для дистанционной настройки конденсатора,чуток позже выложу фото,за неделю постараюсь оформить герметичный корпус,а в выходные поставить и испытать.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:33

Испытания проводил по проходу ,очень неблагоприятному ,с Курском на СВ и 50W,дали оценку 58 стабильно,это было в воскр. 4-го днём.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:36

Забыл добавить,по месту уже как больше года на ней работаю,без проблем,только ни как не мог найти *путёвый* конденсатор,но ничего,собрался и сделал.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ra1288_alex » 05 сен 2016, 17:38

Когда поставите антенну в рабочее положение можете сделать запись с быстрым переключением приема какого нибудь корреспондента на 80м диапазоне на магнитной рамке и длинном проводе? Это чтобы удостоверится в ее эффективности в малошумящем приеме.
ra1288_alex

Сообщения: 18
Зарегистрирован: 03 дек 2013, 12:55
Благодарил (а): 1 раз.
Поблагодарили: 4 раз.
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:47

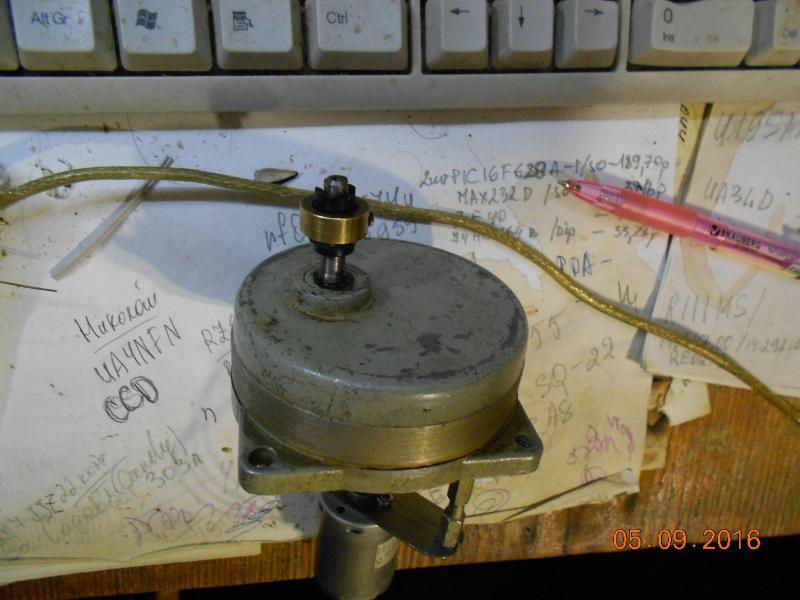

Вот заготовка под редукторный привод,сам редуктор взят от двигателя ЭП-95,1976 г.в.,220в.т,2вт.,30 об/мин.,а двигатель взят от принтера,всё в сборе работает стабильно от 3,5в. до 12в..

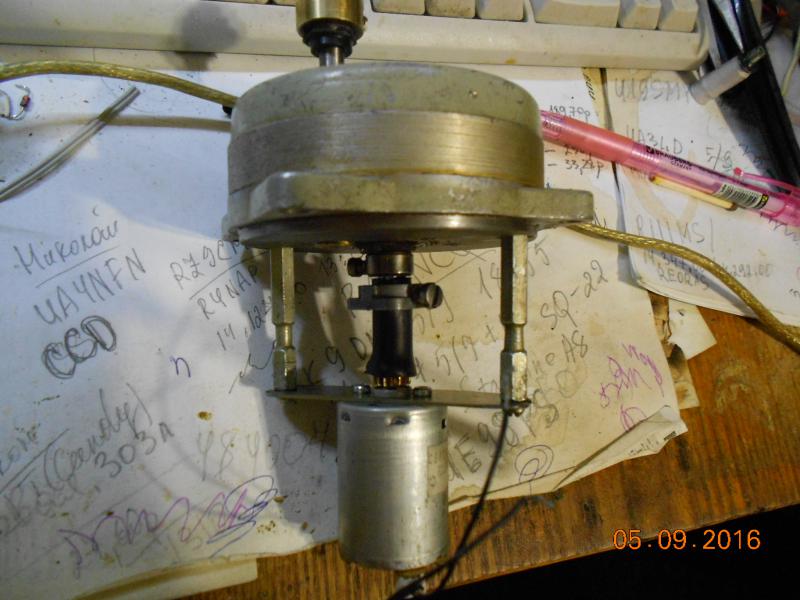

Заготовка под привод настройки конденсатора.

Заготовка под привод настройки конденсатора.

Заготовка под привод настройки конденсатора.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 17:51

На 80 метрах и так у меня 60-ти метровой верёвке шум эфира бывает от 57 до 59,при том,что она настроена по минимуму КСВ тюнером,а когда поставлю привод,там и видно будет ,вытянет она до 80 метров или нет.
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0

Re: Magnetic Loop

Сообщение ra1288_alex » 05 сен 2016, 19:28

У меня дома(небольшой поселок, считай деревня) на двухэтажке-хрущебе стоит IV 80/40, антенна шумит безбожно - на 80 метрах шум стоит на 9 баллов и выше, а на сороковке днем 5 баллов и к вечеру обычно поднимается до 7 баллов. В то же время на садовом участке случайная веревка, натянутая от садового домика до теплицы работает на прием изумительно - на ВЧ-бендах иногда думаешь антенна оторвалась, а на 160м шум 1 балл, но там нет электричества(питаю трансивер от автомобильного аккумулятора). Вот и задумаешься о магнитных рамках. Жду положительных результатов Ваших экспериментов! Удачи в настройке и осторожно на крыше!
ra1288_alex

Сообщения: 18
Зарегистрирован: 03 дек 2013, 12:55
Благодарил (а): 1 раз.
Поблагодарили: 4 раз.
Баллы репутации: 0

Re: Magnetic Loop

Сообщение виктор » 05 сен 2016, 19:37

Спасибо за предостережение,крыша не двухскатная а плоская,да по поводу верёвок,на 80-ке сильно шумит,но и связи проходят отлично,особенности диапозона,да и электромагнитная обстановка в городе оставляет желать лучшего,конечно по завершении работ постараюсь выложить аудио файлы или видео,как получится. :)
виктор

Сообщения: 94
Зарегистрирован: 21 июл 2013, 20:11
Откуда: г.Кирово-Чепецк 613040 а/я-37
Благодарил (а): 7 раз.
Поблагодарили: 16 раз.
Позывной: R4NAP (скорпион)
Оборудование: Yaesu FT-857D
Баллы репутации: 0
