Нашел для себя отдушину и фундамент для будущих самоделок

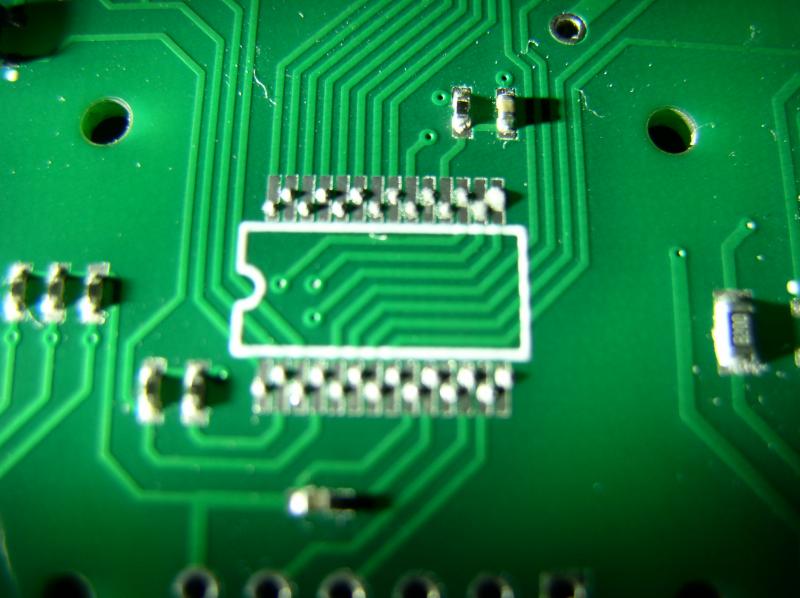

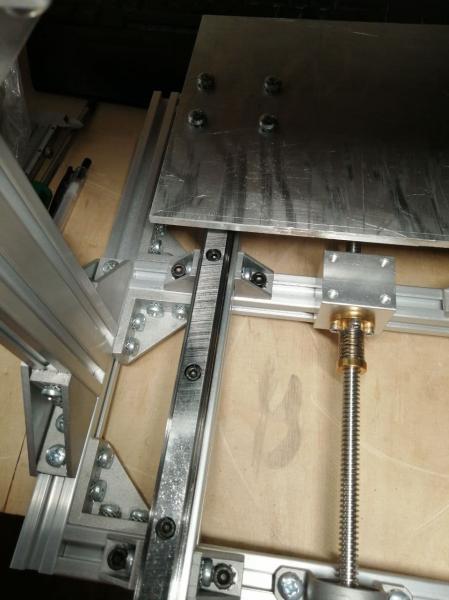

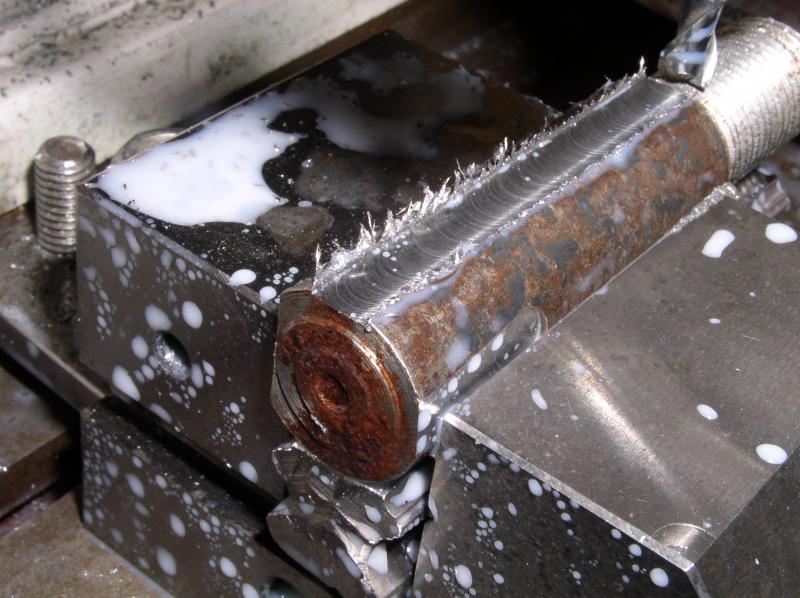

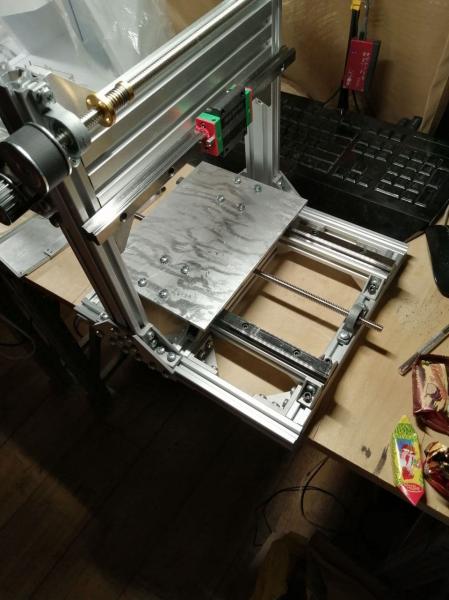

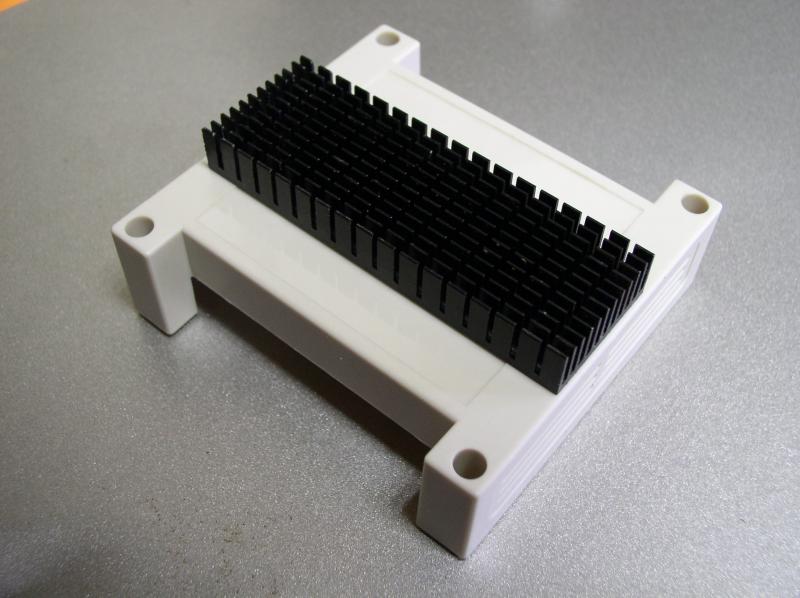

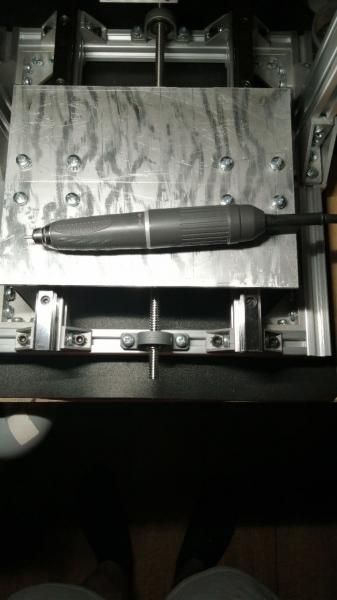

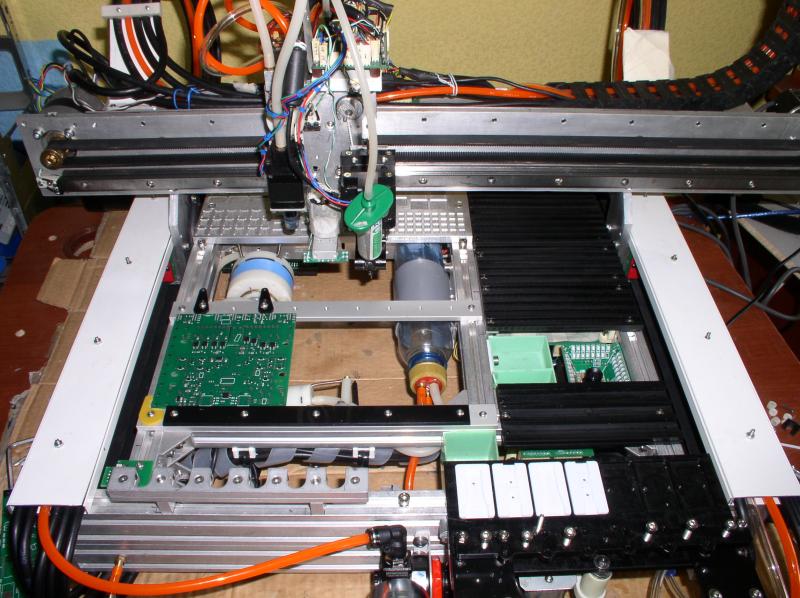

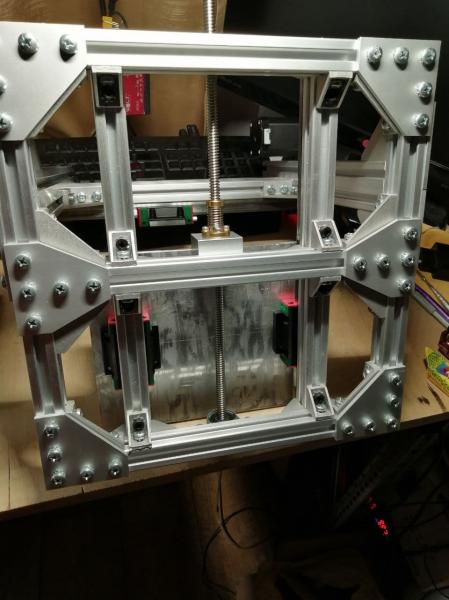

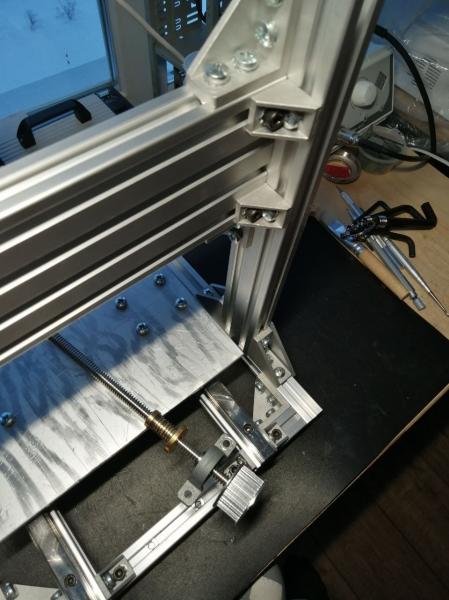

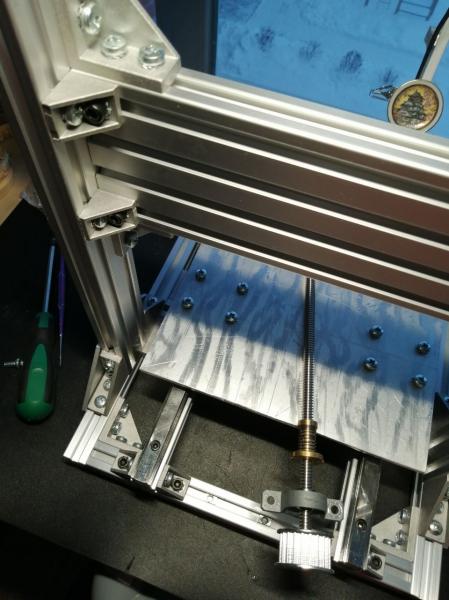

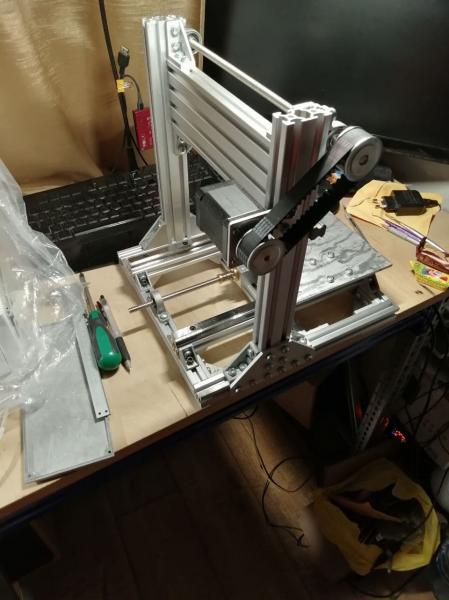

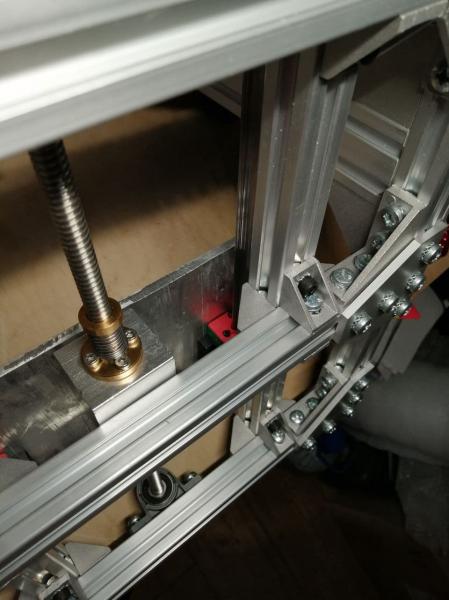

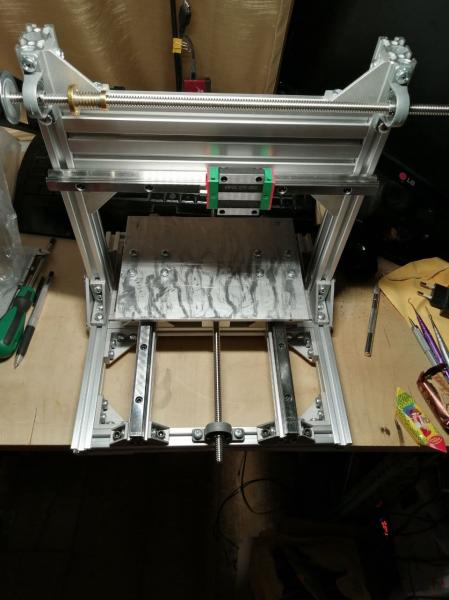

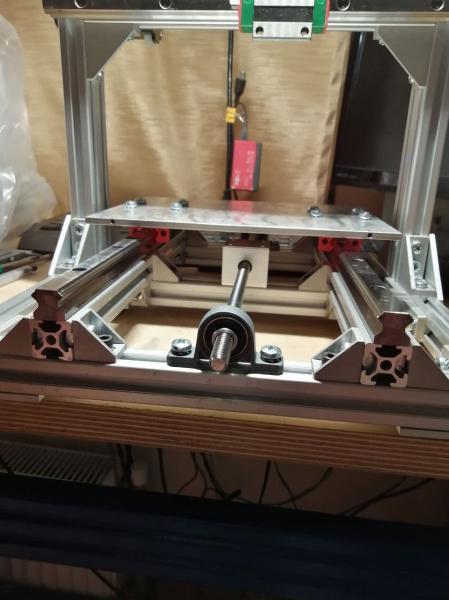

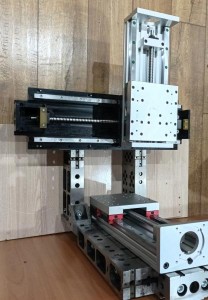

Насмотревшись роликов на ютуб решил собрать станочек для гравировки печатных плат и разных поверхностей. Сначала хотел взять готовое решение вроде CNC3018 и ему подобных на алиэкспресс, но погуглив понял, что много проблем прежде всего из-за рамы и направляющих. Однако подкупала относительная простота конструкции и отсутствие фрезерных работ. По мотивам китайского изделия решил собрать немного усовершенствованный вариант с подвижным столом. В качестве направляющих использованы профильные рельсы HGR15 и каретки HGW15CC. Рельсы под столом установлены на дополнительный профиль для повышения жесткости рамы и устранения возможных резонансов.Закупался на али скрестив пальцы.Рельсы и каретки оказались нормальными,скользят без рывков, рельсы в местах качения шариков закалены. Винты трапеция с шагом 2мм/оборот.Решение временное и в дальнейшем будет замена на ШВП 1204.Ввиду достаточно небольшой площади обработки 200х180х50мм и отсутствия значительных нагрузок решил оставить по одной каретке на рельсу. При таком варианте площадь обработки получилась чуть больше, чем если бы было по 2 каретки на рельс.Стол,точнее основание будущего стола прикручено на болты с *головой*,материал столешницы дюраль 6мм.Не принципиально,т.к. сверху будет жертвенный стол *на расход*,на котором будут учтены выемки для этих болтов.На данный момент делаю ось Z.Ось Х сзади будет немного усилена на кручение 4 штуками уголков. По осям Х и У привод на винт запланирован через ремень ввиду ограниченного пространства размещения станка. В качестве шпинделя будет установлена высокоскоростная бесколлекторная бормашина на 150вт и диапазоном оборотов 1000-50000,сам аппарат будет приподнят на основание для размещения шагового двигателя для оси У.Конструкция станка из профиля с множеством стыков ,потому требовать от него сколь-нибудь высокой точности нет смысла.Да и юстировка рельсов при таком типе конструкции занятие весьма хлопотное.Но это все преодолеваемые трудности и следующая машина будет более взрослой.Немного фотографий процесса во вложении.Буду рад найти единомышленников,готовых поделиться опытом

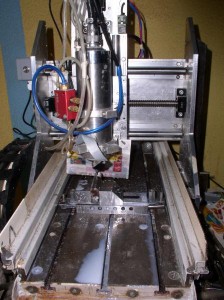

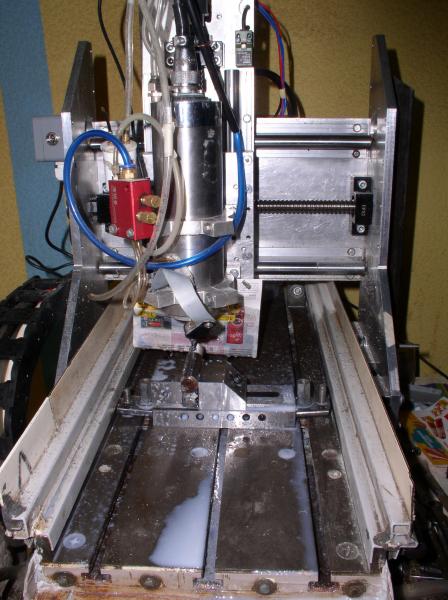

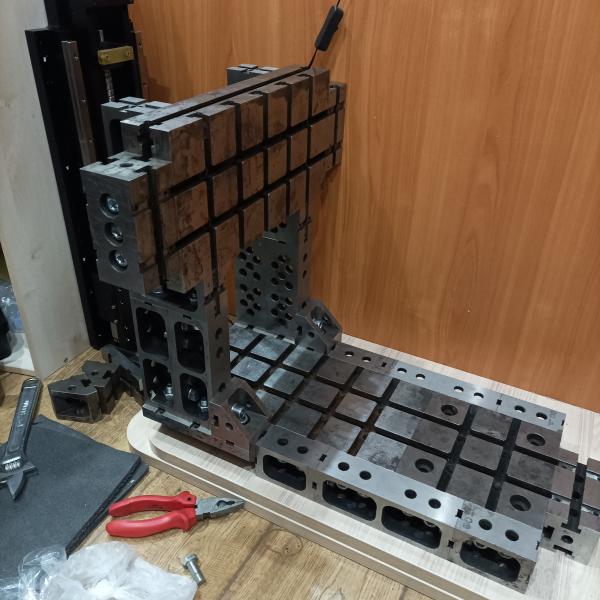

Для гравировки годится и китайский вариант за 9тр, а для фрезеровки чегото покрепче пластмассы, то что сделано всё равно не годится, так или иначе придётся делать "чугуниевую" станину... Уже побегал по подобным граблям, сейчас если и затею как нибудь делать ЧПУ то в качестве основы однозначно буду брать что-то фрезерное металлообрабатывающие пусть даже и китайское.
