Про травление печатных плат

[Alxim]

А кто чем травит платы?
Я травил и медным купоросом, и хлорным железом.
После того, как попробовал персульфатом аммония - к другим реактивам даже не прикоснусь, ибо:
- Очень чисто и экологично
- Быстро
- Гораздо дешевле, чем хлорным железом

Для страждущих и заинтересованных лиц могу сообщить конкретный адрес в Кирове, где его официально можно купить
Ну, если вы в области живёте - могу взять на себя труд переслать куда надо, практически без всякой коммерческой выгоды, кроме минимального покрытия временных, транспортных и почтовых расходов.

Пишите на alxim@rambler.ru

Сразу скажу, что ни к коммерции, ни к торговле, ни к фирме - продавцу отношения не имею...

[Toni]

Нашёл видео на ютубе как травят персульфатом аммония. "Приятная" штука)) за 4 минуты плату вытравил человек. Рассказывайте уж всем где продаётся этот чудо порошок

[ru4ng]

Можно и ссылку на видео

[Евгений]

Вот ссылка на видос http://www.youtube.com/watch?v=shfaQ979gFA
А у автора темы хочется узнать адрес, где купить чудо-порошок.

Кстати вот про медный купорос http://www.youtube.com/watch?v=QMGbpnikRgU
А вот ещё один метод http://www.youtube.com/watch?v=5jzQiyQ9_4Q

[Alxim]

Рассказываю, по секрету всем.
Конечно, боюсь навлечь на персонал фирмы кары небесные.
Но есть такой магазин - Химреактивы, на Шкляевской возле морга.
Я там покупал, хотя и косятся на это дело.
Думают, я террорист какой.
Скоро соль поваренную и купорос без бумажки не купим
А уж за соляную или азотную кислоту - сразу в Сибирь..

[Alxim]

У фирмы кстати и сайт есть, можно и текущие цены на чудо-порошок уточнить..
Химмаркет фирма называется
www.chimmarket.ru

[Alxim]

Правда, научное название порошка как-то по другому звучит.
Уточняйте у химиков или гугла.
Гугель знает всё!

[microboxxx]

Всем привет. Травлю хлорным железом и купоросом. Железо накладно в плане финансов. Купорос стоит копейки, но чуть подольше.
Кстати кто какую бумажку использует? На эту тему развиваются нешуточные баталии, но по мне дак всё зависит от принтера на 80%.
Сам использую LOMOND 120 МАТОВАЯ!, но верите нет и на снегурочке всё прекрасно получается.
Кстати, принтер Canon LBP2900.

[RN4NAB]

За свою радиолюбительскую практику чем только не травил...И азотной кислотой( не советую - небезопасно!).
Остановился на хлорном железе - недорого ( по крайней мере для меня) и вполне безопасно.
Травится 20-40 мин, меня это устаивает.
Бумагу для ЛУТ применял разную от глянцевых журналов. Хорошо подходит от газеты "Народные страницы", еще лучше от журнала "National Geographic".
Последний нигде не могу найти в нашем провинциальном городе.
Возможно, где-то в Центре может и есть.
Пару страниц было, перевел - замечательно.
Фоторезистом никогда не занимался и большого желания нет. Слишком это хлопотно и т.д.

[Toni]

А кто-нибудь двухсторонние платы в домашних условиях делает?

[RN4NAB]

А кто-нибудь двухсторонние платы в домашних условиях делает?

Делаю.

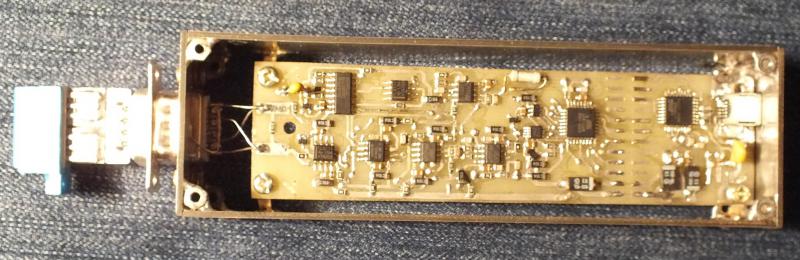

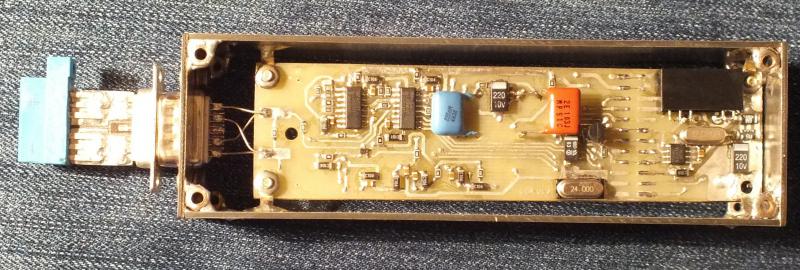

Вот фото моего измерителя RLC_USB от bob1:

http://www.cqham.ru/RLC_usb.htm

Вкратце о примененной технологии изготовления двухсторонних плат: вырезается плата.
Защищается мелкозернистой шкуркой. Обезжиривается. Переводится одна из сторон печатки на плату. На противоположных краях платы сверлятся два отверстия A сверлом 0.4-0.5 мм. Эти же отверстия прокалываются на переводимой бумаге второй стороны. Бумагу кладем на плату и 2 иголками через проколотые отверстия ловим просверленные отверстия на плате. Переводим вторую сторону печатки. Травим. Не на сквозь сверлим переходные отверстия с одной стороны. Досверливаем их с другой стороны( сначала под прямым углом потом можно при необходимости немного наклонить). При такой технологии удается компенсировать не совпадение осей отверстий и разрывов проводников при выходе сверла из платы. В переходные отверстия монтируются отрезки луженого провода.

[RN4NAB]

Монтажки прибора не вставляются... Смотрите по ссылке.

[Toni]

Вот тут можно поподробнее?

На противоположных краях платы сверлятся два отверстия A сверлом 0.4-0.5 мм. Эти же отверстия прокалываются на переводимой бумаге второй стороны.

Где точно эти отверстия сверилить? Относительно чего? Или на рисунке печатной платы есть дополнительные переходные "технологические" отверстия для совмещения рисунка ПП?

[RN4NAB]

Где точно эти отверстия сверилить? Относительно чего?

Я же указал ссылку, там есть МОНТАЖКА, по ней видно где эти отверстия. Не вставились тогда картинки с этой монтажкой. Пробую еще раз.

Эти отверстия по КРАЯМ платы. Совмещал только по этим ДВУМ отверстиям. При соответствующем навыке, опыте, настойчивости и терпения получается хорошо. Двух точек достаточно, чтобы точно ( с небольшой несоосностью) совместить ПЕРЕХОДНЫЕ отверстия.

[Toni]

Вот теперь понятно )

[RN4NAB]

Травление меди перекисью водорода в присутствие лимонной кислоты.
Вот такой способ в последнее время применяю.
Травление идёт примерно также, как и в хлорном железе 20-40 минут.
Р-р немного подогреваю, примерно до 30-40 град.

Главные достоинства:
* Не оставляет грязных пятен.
* Травильный раствор безопасен (гораздо безопаснее ХЖ, и тем более - персульфатов) для тела и одежды.

Основной недостаток:
Р-р одноразовый.

[ВладиАн]

С лимонной кислотой ещё не работал, хотя уже не один десяток лет занимаюсь. В последнее время хлорное железо из Кирова привозят, поэтому, как-нибудь на досуге, по пробую и с лимонной кислотой. Весьма полезная информация.

[RN4NAB]

<<Рекомендуемый способ приготовления травильного раствора:
В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см2 меди, толщиной 35мкм.>>
---
Травление с <лимонкой> немного похоже на травление в азотной кислоте. Похоже тем, что р-р тоже приобретает сине-зелёный цвет.
---
Тут обсуждение:
http://www.radiokot.ru/forum/viewtopic.php?t=68116
--
Да, и совсем маленький нюанс: плату лучше класть фольгированной стороной вниз.

[RN4NAB]

еще лучше от журнала "National Geographic".
Последний нигде не могу найти в нашем провинциальном городе.
Возможно, где-то в Центре может и есть.

Цитирую сам себя). Нашёл год назад, есть в продаже тут:
http://www.vrsp.kirov.ru/index.php?mode ... 02&page=10

Не знаю, что за бумага, но для ЛУТа лучшей ( из глянцевых журналов) похоже нет. Отлично отмачивается и переводится.
--
"National Geographic РОССИЯ". Именно "Россия" ( Traveler - не та бумага, не пойдёт!).


[titanik71]

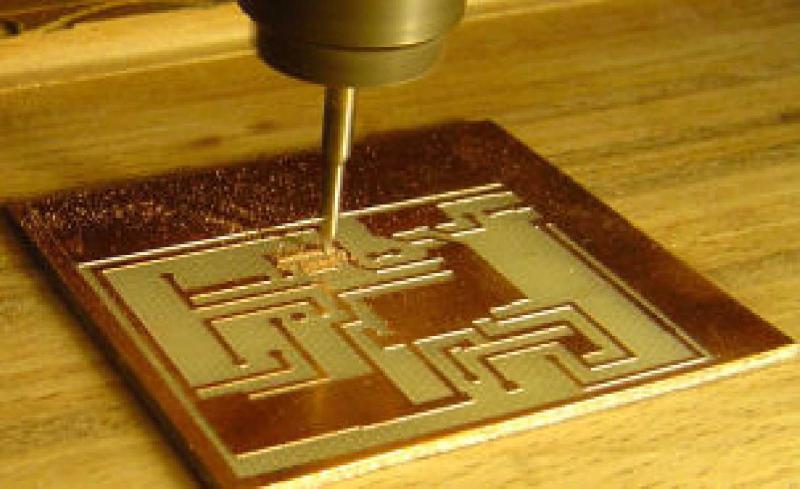

Печатную плату можно изготовить с помощь ЧПУ станков, работа по изготовлению плат значительно облегчилась, т.к. на одном станке проводилось сразу 3 операции: фрезеровка рисунка дорожек, сверловка, вырезка отверстий и обрезка по контуру.
