Заказал себе на AliExpress за 11$. Примерно через месяц получу и потестирую.
SDR — Software Defined Radio, как много в этом звуке. Это новая эра в развитии любительского и профессионального радио. На рынке уже появились SDR приемники, и даже любительские трансиверы на КВ и УКВ диапазоны и для всех кто хочет приобщиться этому замечательному явлению в области радио, эта небольшая статья.
Наверняка все видели ролики на YouTube, где серьезные дядьки с дорогими SDR трансиверами или приемниками наблюдают широкую панораму эфира на экране своих мониторов.
Нечто вроде этого. Например SDR приемник Perseus.
Это довольно удобная штука, поскольку сразу понятно, на какой частоте ведется передача, виден сигнал, его спектр и прочие прелести. Энтузиастам Си-Би диапазона наверняка тоже хотелось бы иметь у себя в радиорубке подобную панораму. С недавних пор это стало возможно благодаря появлению на рынке довольно интересных и компактных ТВ-Радио приемников просто питающихся от USB разъема, так называемый, донгл DVB-T + DAB + FM приемник.
Сам приемник размерами чуть больше современной флешки.
Внутри, на плате из желтого текстолита смонтирован сам приемник.
Сердце приемника чип Realtek RTL2832 представляющий собой DVB-T COFDM декодер и тюнер на базе R820T от фирмы Rafael Micro.
Диапазон принимаемых частот находится от 24 до 1700МГц. Таким образом, мы захватываем диапазоны от 12 метров до УКВ, плюс СВЧ и при наличии подходящих диапазонных антенн возможен прием на всех этих диапазонах. Разъем для антенны довольно специфический.
В комплекте идет маленькая антенна с кабелем. Антенна бестолковая, а вот кабель с разъемом можно использовать для подключения полноразмерной антенны. Я не стал долго думать и просто отрезал антенну, припаяв кабель к разъему SO-239.
Для использования приемника как SDR нужно скачать файл отсюда: http://www.nooelec.com/files/sdr-install.zip.
Распаковать и запустить файл install.bat. Пакетный файл скачает необходимые драйвера и программу управления приемником.
Для запуска приемника как SDR надо:
Подключить приемник к USB порту. Подключить антенну.
Запустить файл zadig.exe и выбрав из списка устройств приемник, установить драйвер.
Запустить файл SDRSharp.exe. В окне выбора приемника выбрать RTL-SDR / USB и нажать Play.
Нажать кнопку Config и в появившемся окне откорректировать усиление.

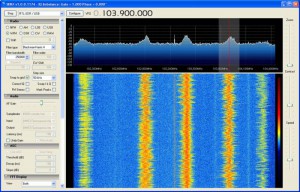

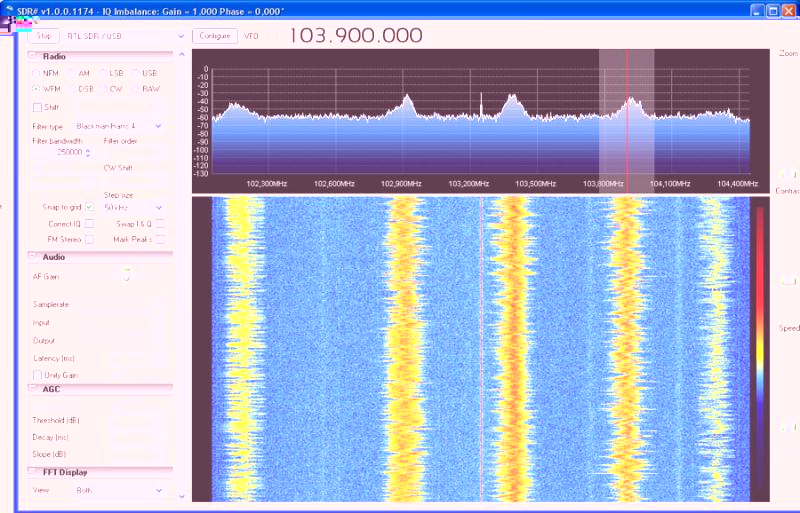

После всех манипуляций должен появиться спектр и заработать «водопад».
Далее выбираем частоту, модуляцию, настраиваем фильтры и вперед, изучать эфир.
Чуть ниже, небольшое видео демонстрирующее работу приемника и программы.
https://www.youtube.com/watch?feature=player_embedded&v=OAHpjuLCVyQ
Вся информация взята из Онлайн журнала о гражданской радиосвязи RADIOCHIEF.RU. Опубликовал: Денис [radiochief]. 26.06.2013
Ссылка на оригинал статьи: статья
. DVB-T2 у китайцев стоит 35$ (думал о нем тоже, пригодился бы для ТВ) и не факт, что приемник в нем будет работать на нужных частотах и вообще с вяжется с компьютером.
