Печатные платы изготовление предлагаю.

[titanik71]

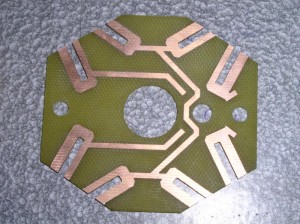

Предлагаю изготовление печатных плат без металлизации отверстий методом фрезеровки.
Форматы файлов; P-Cad 2006, DipTrace, dwg или Gerber + Drill (Excellon).

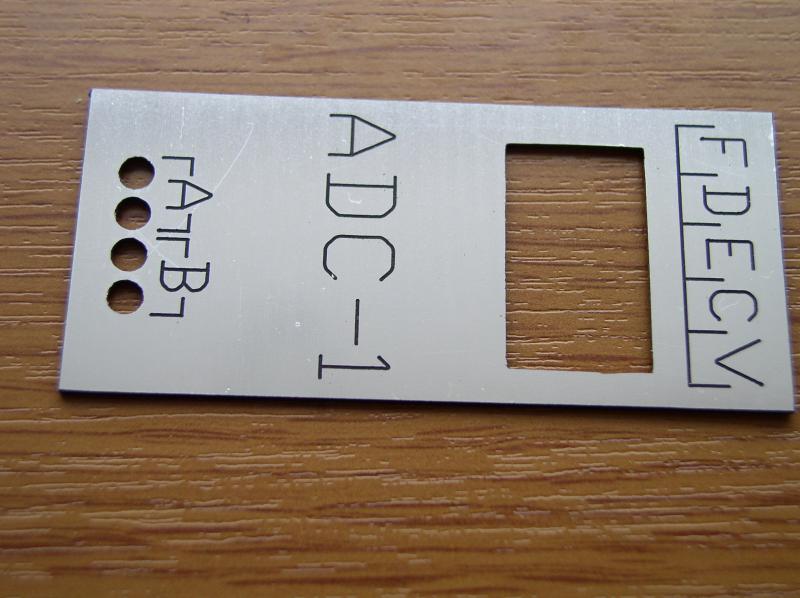

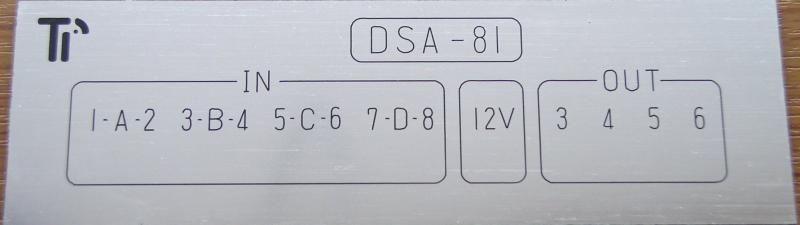

Шильд из двухслойного пластика.

[nickoass]

Какая цена будет за 1кв. см ?
Мне нужна будет плата 50х 87 мм односторонняя

[titanik71]

Определение стоимости изготовления печатных плат методом гравировки отличается от стандартного произвдства где известны расходы и время на поизводство.
Использую два метода обработки: 2Д выборка по всей площади заготовки и оконтуривание дорожек проводников печатной платы.
Время на обработку при разных стратегиях обработки и разных проектов печатных плат при их одинаковой площади сильно отличается. Для определения стоимости проходиться подготавливать программу обработки и поэтому упрощенного расчета стоимости за 1кв. см нет и наверно не будет.

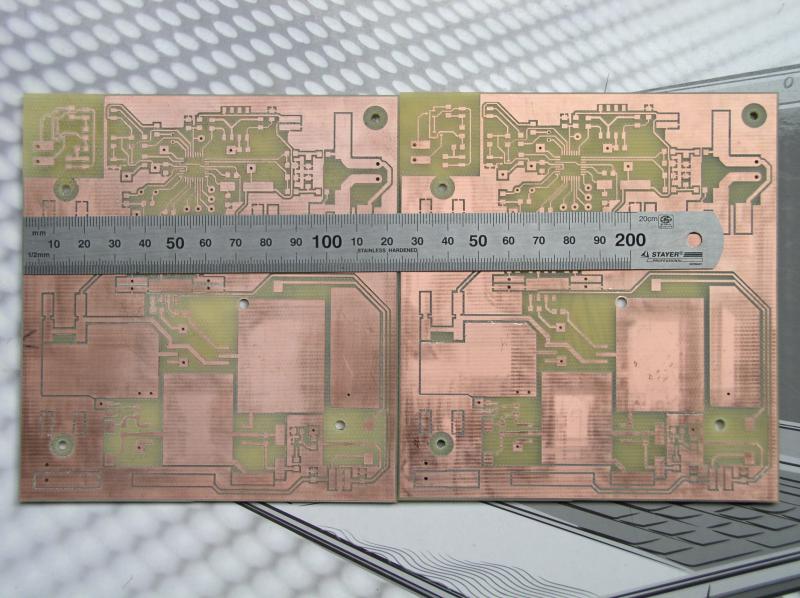

На первой фотографии (с линейкой) стоимость заказа составила 1500р.

[nickoass]

А сколько будет стоить плата, файл которой я прикрепил выше, без сверловки отверстий и с простым оконтуриванием дорожек ? Лишнюю фольгу я сам удалю.

[titanik71]

Минимальное расстояние между проводниками 0.2мм., соответственно оконтуривание проводников можно выполнить фрезой 0.2мм. Стоимость 500р сверление в подарок.

[nickoass]

Я согласен. Расчет при получении платы ?

[titanik71]

Слой М2 нижний или верхний? Сверление из наличия сверел 0.6 или 0.8мм?

[nickoass]

вид платы со стороны дорожек. т.е. резать ее как есть, не зеркалить. сверло 0,8мм

[titanik71]

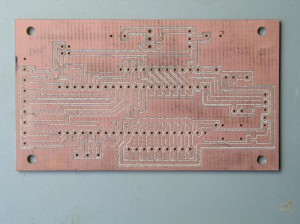

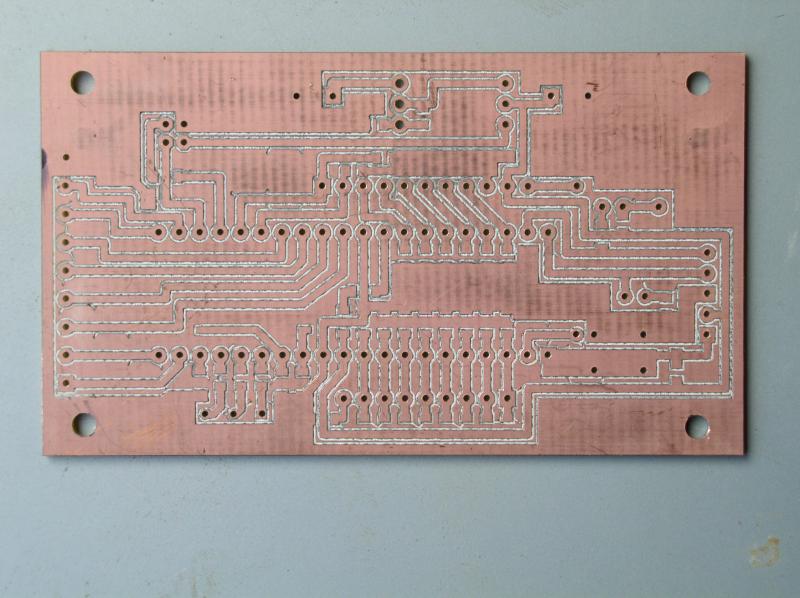

Готово.

[titanik71]

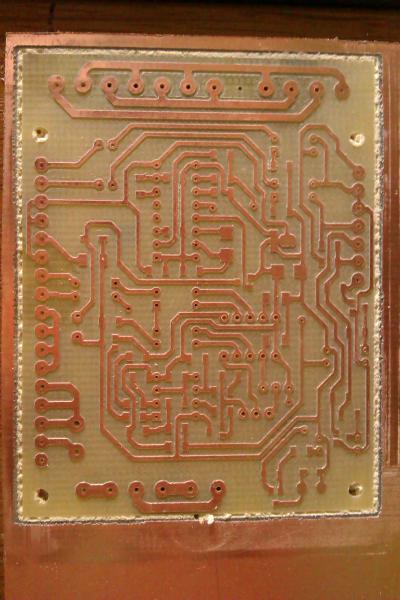

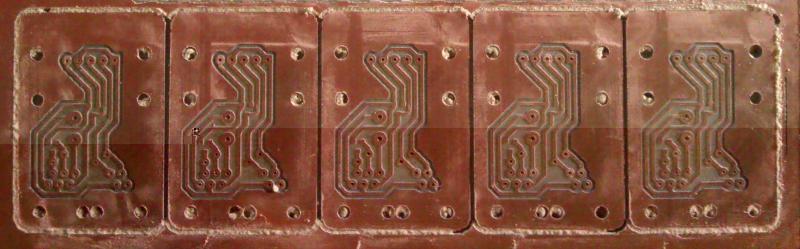

Очередная плата.

[titanik71]

Набор сверл расширился 0,3-0,8 мм шаг 0,1 мм, свыше 0,8 мм фрезерование.

[titanik71]

Стало возможным производить обработку следующих файлов:
-Protel 99SE Design Database (*.ddb)
-P-CAD V15, V16, or V17 Binary PCB design files (*.pcb)
-P-CAD V15, V16, or V17 ASCII PCB design files (*.pcb)
-P-CAD PDIF file (*.pdf)
-Tango PCB ASCII files (*.pcb)
-Eagle PCB (*.pcb)
-OrCAD
-DxDesigner Designs
-Expedition files (*.pcb)
-CADSTAR PCB Archive (*.cpa)
-Allegro binary PCB (*.brd)
-Allegro ASCII PCB (*.alg)
-Specctra Design file (*.dsn)
-AutoCAD DWG/DXF (*.dwg, *.dxf).

[виктор]

Платы.zip

размер платы по внешнему контуру с большими отверстиями.

(32.29 КБ) Скачиваний: 742

День добрый,в какую сумму мне встанет фрезеровка такой платы

[виктор]

Платы.zip

(58.95 КБ) Скачиваний: 710

из первого сообщения файлы с ошибками,во втором варианте исправлено,в остальном вопрос тот же.

[titanik71]

Чтобы ответить точно на ваш вопрос необходимо подготовить программу для станка, но проект платы меняется и придется по новой готовить программу. При исполнении данного проекта методом фрезеровки имеются следующие недостатки: "пустые области" которые необходимо выбрать, устранить дополнительную работу станка можно устранить оптимизацией разводки дорожек и "заливкой" пустых областей и какая необходимость делать расстояние между дорожками расстояние 0.25 мм, это тоже увеличить время работы станка и соответственно стоимость.

[виктор]

пустые области выбирать не надо,это не принципиально,можно даже не сверлить.

[titanik71]

пустые области выбирать не надо,это не принципиально

получиться слияние дорожек.
Примерная сумма 1000-1500.

[виктор]

понятно,тогда не надо,с утюгом проще выйдет
