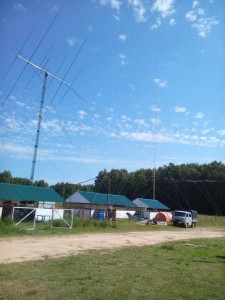

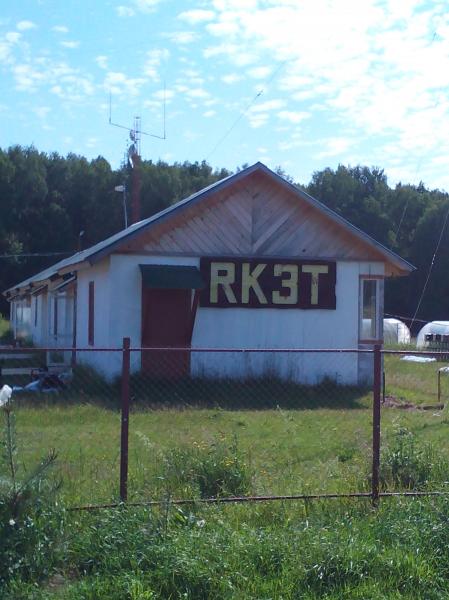

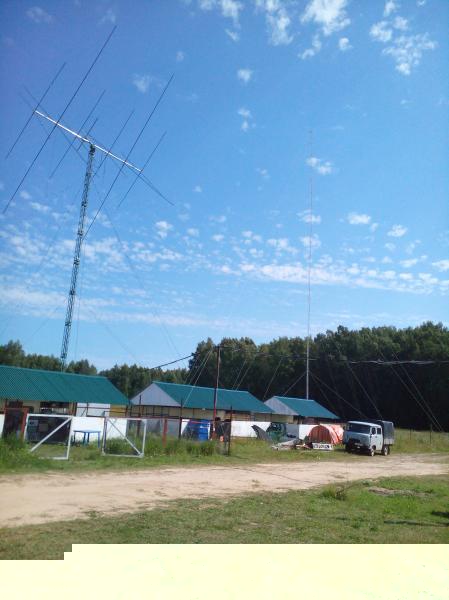

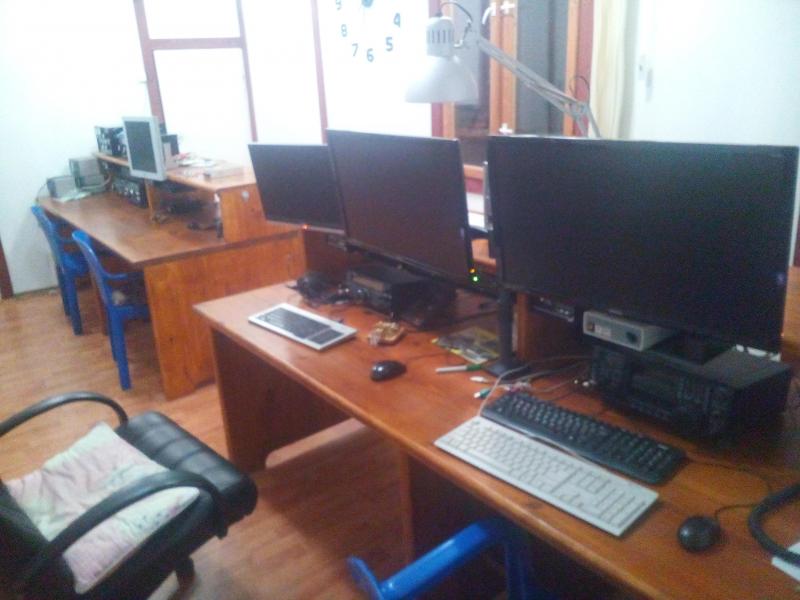

По случаю ОЗЧР, побывал на коллективке RK3T.
Несколько фото.

[ua4ne]

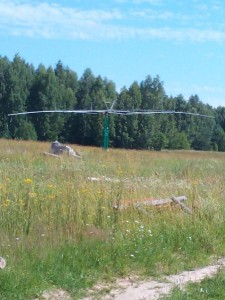

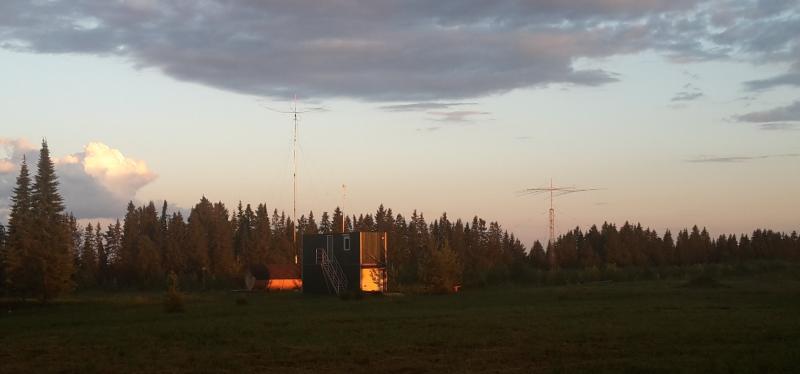

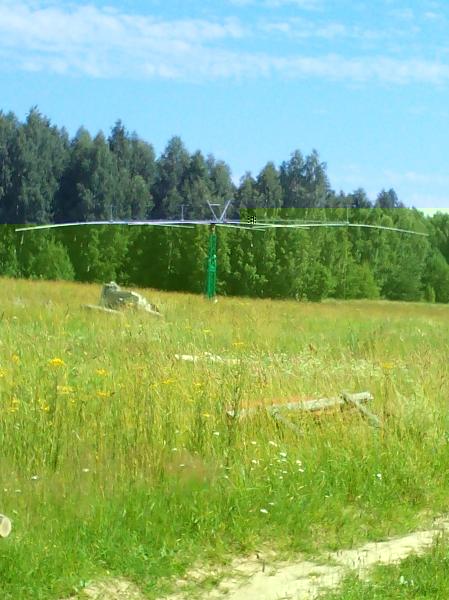

Ну а вот коллективка UA4NE на сегодняшний день. Земляника есть, рыжиков нет.

От вчерашнего урагана убытков нет, в моей аэродинамической трубе завалило только одну ёлку.
Пронесло -)))

На Коминтерновской дамбе все завалы разобраны, тополя распилены. Много их было, мой вчерашний тополь (под который я чудом не угодил) был одним из.

На боровицкой дороге тоже много сосен поваленных. В одном месте мини смерч выгрыз в сосновом лесу небольшую полянку метров 20 на 20. И не на самой опушке, а чуть поглубже.

[ua4ne]

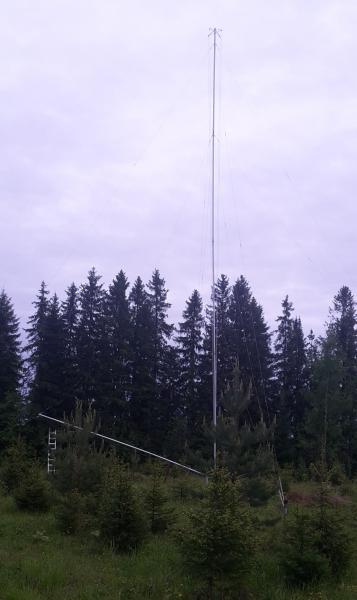

Это новая мачта под будущий спитфаер на восьмидесятку (три элемента вертикальная Яга на четыре переключаемые направления).

ТТХ:
оцинкованная труба 76х3,5
Высота 24 метра плюс 1 метр основание.
Масса 160 кг

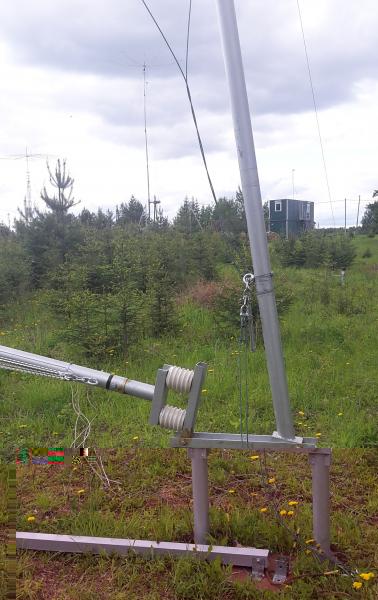

Внизу пара изоляторов ИОР-10-7,5
Наверху крестовина (метр в диагонали) на 4 флагштока для пассивных элементов.
Фундамент и якоря - винтовые оцинкованные сваи типа Шуруп 76 мм (Челябинск), метр в земле.
Три яруса оттяжек в 4 стороны на высоте 10, 19 и 24 метра от земли. Трос стальной DIN 4 мм, проварен в пушсале. Изоляторы через 8 метров.

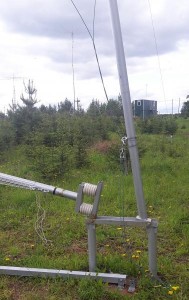

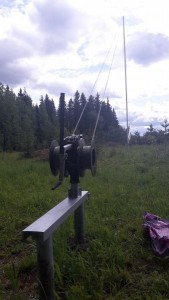

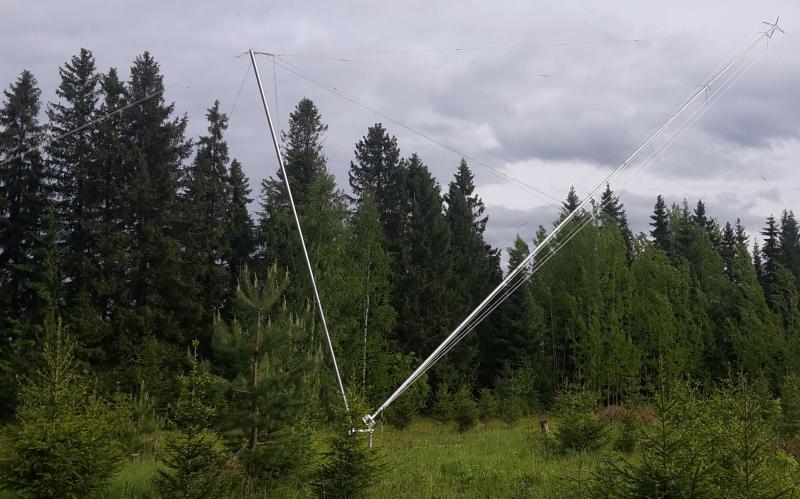

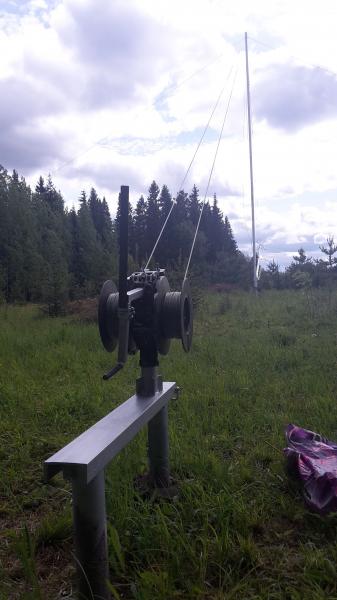

Поднимал сегодня в одно рыло методом падающей стрелы одной спаренной лебедкой от Унжи в два троса. При выборе места сделал большую ошибку - поставил вертикал у самого обрыва реки (30 метров). На восток он будет работать плохо, но исправлять уже поздно. На восток хорошо работает горизонтальный диполь.

Процесс и результат:

[ua4ne]

Искусственная земля спитфаера будет сделана двумя километрами медного провода ПВАМ сечением 0,35 в желтой изоляции. Думаю, что желтый цвет повысит ее эффективность -))

Ищу алюминиевую многожилку без изоляции, чтобы наделать из нее немерянное количество прижимных колышков.

====

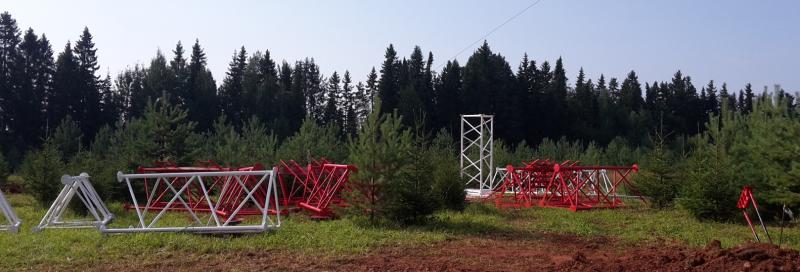

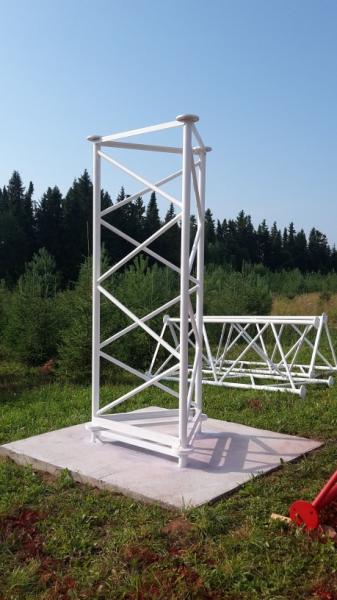

Подготовка к строительству пятидесятиметровой мачты идет по плану. Секции мачты сварены, изоляторы ИТ-70 получены, предстоит такелажная работа по вплетанию в 16 миллиметровый трос шестидесяти штук.

Через пару недель по плану начнутся земляные работы. К началу июля надеюсь получить согласование от авиаторов. В августе красавица уже должна стоять.

[ua4ne]

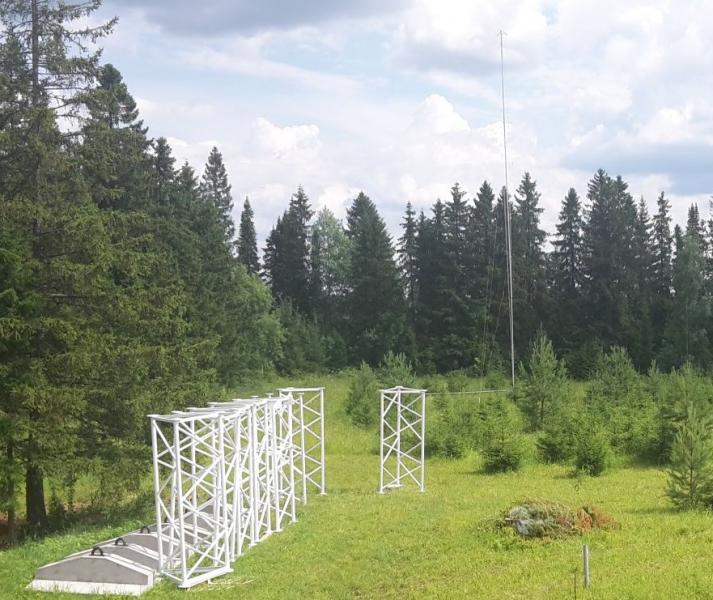

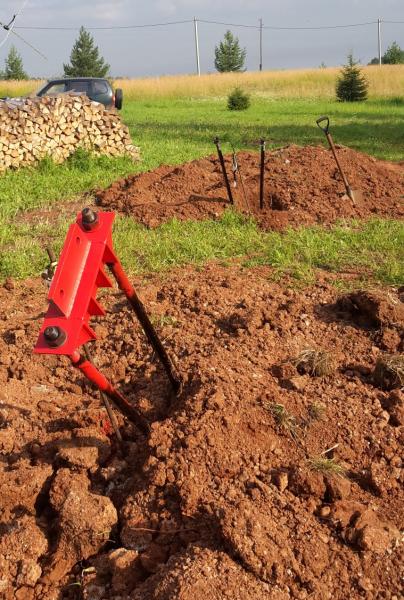

По просьбам радиослушателей небольшой репортаж с места событий. Первая фота сделана две недели назад (якори еще не закопаны), остальные - свежие.

Кабель на мачту пойдет большой и длинный. 110 метров, размер 7/8 дюйма (3 см в диаметре). Оттого и лотки в кабельной трассе такие крупные -))

Авиаторы идут лесом, не буду я с ними связываться и терять годы на переписку. Проще немного умерить аппетит и не превышать предел в 50 метров. Также по местному законодательству разрешение на строительство не требуется, если мачта не выше 45 метров. Поэтому был найден некий компромисс -))

[Yura]

Коммутация антенн наверху, вниз идёт один фидер 8D-FB длиной 80 метров.

Кабель на мачту пойдет большой и длинный. 110 метров, размер 7/8 дюйма (3 см в диаметре).

Решил изменить Михаил кабель, в лучшую сторону? А как с переключением сейчас будет, как такой толстый кабель разводить там на верху если несколько запиток? После коммутатора более тонким?
Кабель закопать не планируется? хоть см на 30-40, для безопасности кабеля.

[UA4NDX]

Немного в сторону от темы... А вот так Михаил, UA4NE , на двухметровый штырёк-спиральку пай-лап делает, из любого РДА... Приятно послушать ! https://my.mail.ru/mail/ua4ndx/video/_myvideo/285.html 73!

[ua4ne]

Решил изменить кабель...

Старые мачты остаются со старыми кабелями. Этот - пойдет до новой мачты (55 м) и наверх по ней (50 м).
Внизу мачты в разрыв кабеля 7/8 будет установлен коммутатор, чтобы развести сигнал от мачты в другие стороны и наверх. Наверху - будет еще один коммутатор, там антенн много планируется -))

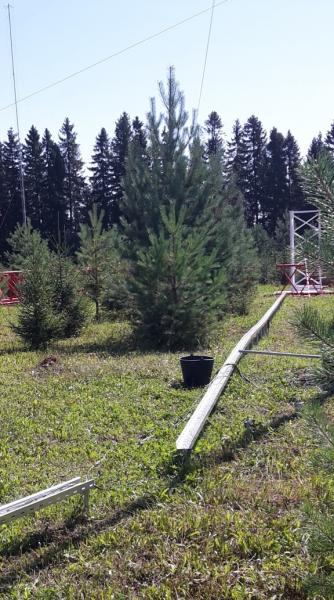

Все кабели у меня идут по наземным оцинкованным лоткам размерами 100х50 и 50х25. Наземные кабельные трассы удобны в эксплуатации. Лотки с шагом 1 метр приделаны к оцинкованным столбикам, которые на 70 см погружены в землю. Всего таких столбиков будет более сотни. Дополнительно вдоль трасс пущена стальная полоса 20х4 мм. Этими трассами обеспечивается выравнивание эл. потенциалов всех мачт, строений, скважины и вообще всего железа на позиции. Одновременно это будет и хорошей молниезащитой. Сейчас как раз занимаюсь обустройством этих кабельных трасс.

Толстому кабелю нужны тостые разъЁмы, они уже куплены. Это оригинальные от RFS переходы на гнездо N типа, далее к коммутаторам пойдут тонюсенькие хвостики из 10 мм кабеля -))

[r4nat]

Михаил! огромное cпасибо за приглашение!!! но pse когда нужна помощь?сообщите!!!как угодно. в личку ,на мыло, или CQ!!! TNX!

[r4nat]

7/8 эт не кабель, а настоящее бревно ,с точки зрения механики!

[RM4N]

7/8 эт не кабель, а настоящее бревно ,с точки зрения механики!

Саня механикой волны не разгонишь!!! Ну то есть потери не возместишь. А тут они нулевые на КВ!!!
Профи только на толстых кабелях трассы делают.

[KAA]

Световые панели, ветрогенераторы. Уж с ветром у тебя там усё гут!

Нету у нас толком ветра. И солнца мало. Если есть электро сеть - не окупиться никогда. Только ради хобби

[ua4ne]

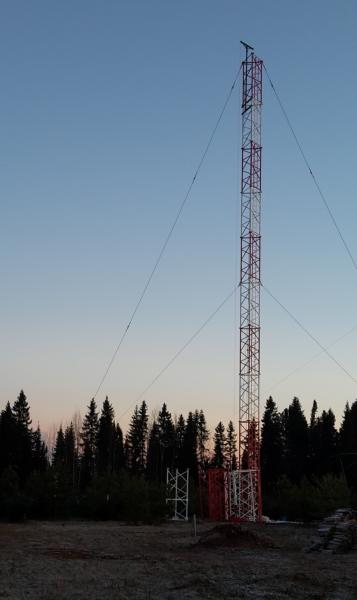

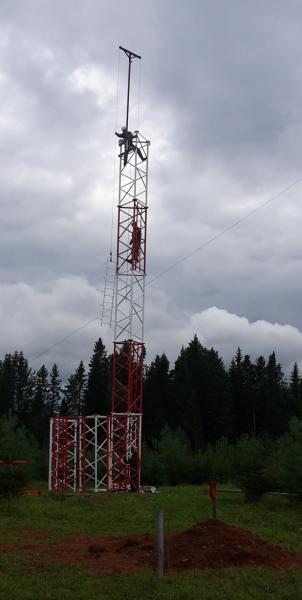

Строительство продолжается. Смонтировано семь секций из шестнадцати.

На топе мачты - шагающий подъемный кран типа "гусь". Внизу - электрическая лебедка на полтонны.

[ua4ne]

Была задержка из-за комплектации тросом. Потом внесла свои коррективы погода... дожди и ветры.

Нынче, воспользовавшись благоприятным погодным окном, мачте удалось немного подрасти до второго яруса оттяжек (30 метров). Осталось ещё немного, ещё чуть чуть. Светлого времени суток не хватает катастрофически... В 16 часов уже темно.

[r4nat]

Михаил!Кто первый лезет?!:)))пригласите посмотрет?!:))

[ua4ne]

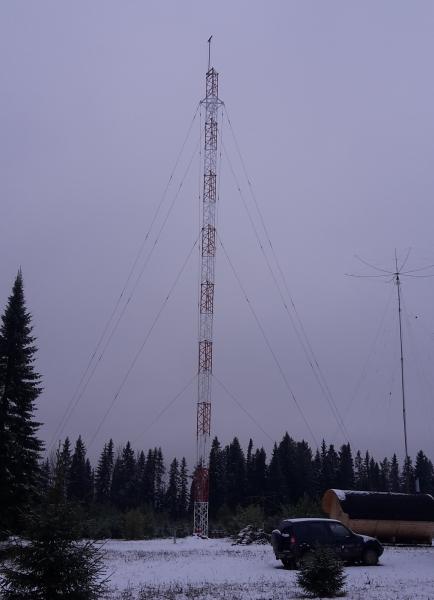

Состояние дел на сегодня.

Смонтированы все секции, завтра будут устанавливаться верхние оттяжки. Их 6 штук, по две на сторону, крепятся сверху к стабилизатору.
По расчетным ТХ наверху можно будет разместить слона с площадью ветровой нагрузки 9 кв. метров.

Сам пока не лазил, стрёмно, страховочный трос еще не установлен. Монтажники говорят, что сверху видно Просницу и Садаки. А также весь Киров, конечно. Высота топа над поверхностью земли 48 метров, над заречной поймой примерно 90 метров, может чуть поменьше. Монтируют друзья Сергея Микояна по МЧС.

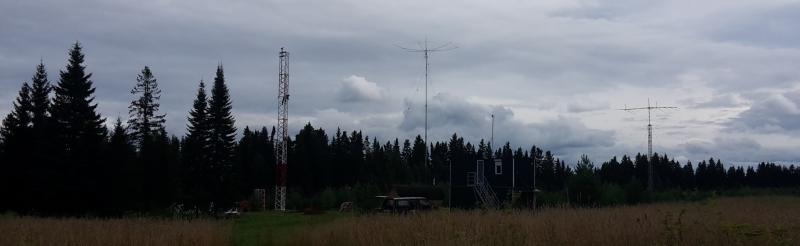

Чтобы ориентироваться в масштабах. Крайняя левая мачта - 25-метровый спитфаер на 80-ку.

[R4NX]

Залез бы посмотреть с такой высоты на город....

[KAA]

Высота топа над поверхностью земли 48 метров

Ветрячок туда метра 3 диаметром И будет автономная система. На такой высоте даже в нашей местности будет хорошо работать.

И огни для авиации. А то сейчас медицинские вертолеты по области частенько летают.

[ua4ne]

Не кочегары мы, не плотники...

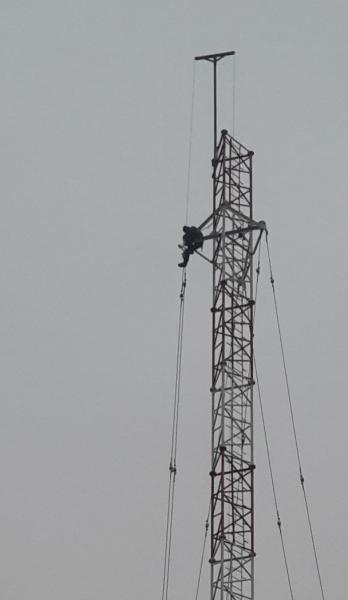

На рее Ваня Сабанцев, может кто знает местных ледоскалолазов.

[ua4ne]

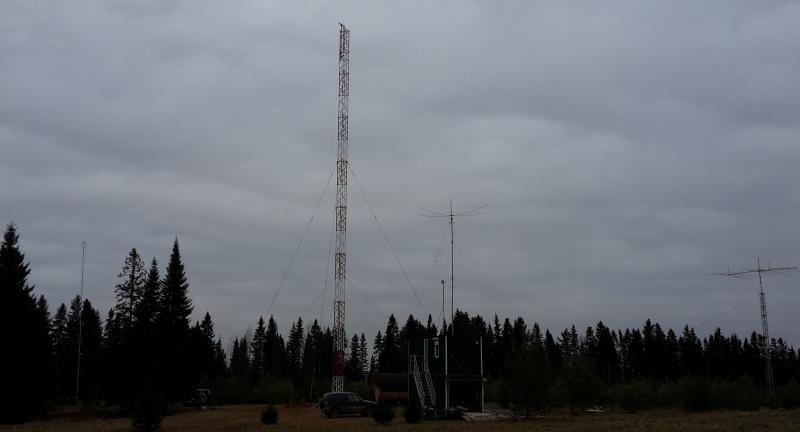

Готово.
