[Yura]

я "луч" свой так крепил - диэлектрик из 5..7 см ПВХ трубы 25мм, сверлится 4-5 сквозных отверстий. Отверстия диаметром под веревку/полевик и т.п. держится вроде нормально. Выглядит как фарфоровый изолятор. При вдевании верёвки/провода можно "разно вдеть" в отверстия, тем самым исключить распутывание.
Текстолит нынче большая редкость! Есть конечно в usa-kirov.ru, но лист большой и не дешевов он...

[R4NX]

Квадраты, висящие сейчас на волоске от падения, к работе непригодны, рамка на 20м оборвана из-за постоянной сильной болтанки. Редуктор разобран и специалисты по его ремонту сборке не знают об этой проблеме. Неспециалисты не могут соединить все детали вместе в правильном порядке.

Какой "списиалист"разбирал - тот пусть и собирает!
21 придти не смогу....С утра пораньше "POPOV" будет ... далее сам знаеш....
Раньше надо было думать Андрей....
Вот 28 смогу....
По редуктору....Привези его ко мне на работу....на работе у меня хоть станки есть....
Или как всегда найдеш тысячу уважительных отговорок...

[RM4N]

21 придти не смогу....С утра пораньше "POPOV" будет ... далее сам знаеш....
Раньше надо было думать Андрей....
Вот 28 смогу....
По редуктору....Привези его ко мне на работу....на работе у меня хоть станки есть....
Или как всегда найдеш тысячу уважительных отговорок...

Каждый выбирает приоритеты сам. Никто тебя не уговаривает, и даже не просит напрямую. Ответственность - вещь постоянная. Хочешь что-то сделать, приходи и делай, чтобы результат был,и не для POPOVa, а для организации, в которой ты состоишь.
С 28 марта я уже не смогу вообще приходить в клуб, начинаются субботние смены, до июня месяца. Так что все, что там будет или не будет происходить, от меня зависеть не будет.
Отговаривай сам себя и перекладывай на других, от этого ничего вперед не пойдет. Ты же только тут вояка, в форуме. Сам заедь и возьми, я на машине не езжу в виду "тысячи уважительных отговорок".

[RM4N]

я "луч" свой так крепил - диэлектрик из 5..7 см ПВХ трубы 25мм, сверлится 4-5 сквозных отверстий. Отверстия диаметром под веревку/полевик и т.п. держится вроде нормально. Выглядит как фарфоровый изолятор. При вдевании верёвки/провода можно "разно вдеть" в отверстия, тем самым исключить распутывание.
Текстолит нынче большая редкость! Есть конечно в usa-kirov.ru, но лист большой и не дешевов он...

Так то да! интересная мысль. Трубу проще купить.
Текстолит любой, например старые радиоплаты, там всякие проводники ваще не имеют значения, важен сам крепеж. Даже в клубе чето можно найти, просто там пилить тогда надо, то есть тратить ценное время, когда надо бы сразу прийти и поставить. Я имею в виду "домашнее задание"
У меня есть оргстекло, попытаюсь вырезать, если хватит сил.
Тут не просто крепежи как изоляторы надо, тут крепежи как затяжки. Я не нарисую (нет инструментов), но, надеюсь, понятно.

[Yura]

даааа, что то погоду обещают не важную на субботу

[RM4N]

Несмотря на надвигающийся циклон завтра пробуем поставить мачту.
К 11 можно подходить. Если соберетесь в 8 и к 11 уже поставите, сообщите, я забегу в соответствующий магазин.
Нужны еще карабины (3 яруса по 4 оттяжки = 12 + одна для флагштока.) и 40м веревки 4 мм. Остальное вроде есть. Что не готово, на месте сделаем.

[Yura]

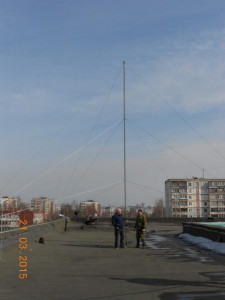

Фотоотчёт сегодняшнего дня.

[RM4N]

Участвовали R4NAF, UD4NAH, RM4N, RA4NAJ, RW4NW

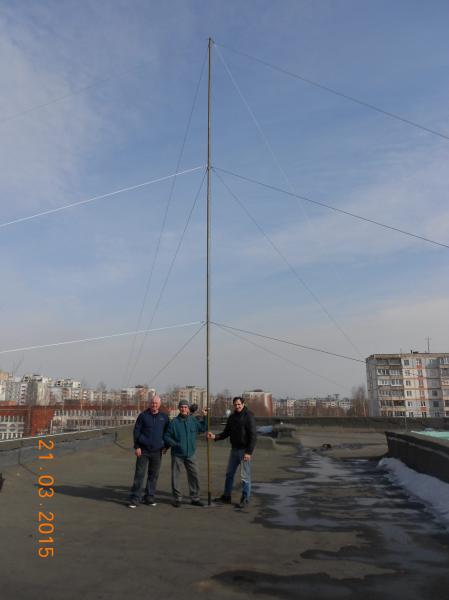

Всем спасибо! Мачта установлена, восстановлены и подвешены IV 80/160 и 15м
Оказался утраченным кабель питания коммутатором антенн, расположенным на крыше, наверное надо там менять метров 10-15, он как раз был под сильным воздействием снега, воды и льда.

[Yura]

Андрей, вчера проезжал, мачта как скобка ")" выгнулась, как бы не сложилась совсем..

[RM4N]

Я смогу только в субботу, если останется еще там стоять.
Надо просто перетянуть оттяжки,может где какая оторвалась или ослабла.
UPD: позвонил NAA, по его сообщению критичности нет. В четверг он будет до 21 часа там. Может удастся доехать самому.
Похоже просто вытянулись новые растяжки, их 3 штуки на разных ярусах.
Может кто будет в клубе на неделе, надо просто подтянуть.

[rw4nw]

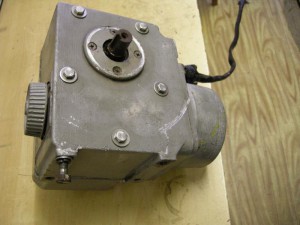

Сегодня, 8 августа 2015 года, завершили восстановление редуктора для квадратов.
С Аркадием Григорьевичем проверили работоспособность редуктора.

15 августа 2015 года (суббота) с 11-00 МСК планируется проведение работ по полному восстановлению квадратов на RZ4NWA.
Будем опускать мачту с квадратами и затем проводить ремонтно-восстановительные работы, и потом поднимать отремонтированную антенну.
Требуется минимум 7 человек для проведения работ.
В настоящее время дали свое согласие на участие в работах: RN4NAA, RM4N, RW4NW, UA4NBC.
Требуются добровольцы!!!!

Просьба сообщать о своем желании принять участие в работах на мой e-mail или телефон.

[RM4N]

Необходимо заменить полотно вибратора на 14Мс. Для этого нужен провод соответствующего сечения, или около того, я понятия не имею, какие размеры полотна и его сечение.
1. Я бы заменил все полотна и опустил частоту на границу CW/SSB, хотя бы для 14 Мс.
2. Также покрасил бы весь пластик заново.
3. надо подремонтировать все балуны, они начали распадаться.

Восстанавливать так уж нормально, а не на одну зиму.

[RM4N]

Прислали мне размеры полотен RQ-23. (размеры между кончиками клемм)
Публикую, чтобы не потерялись.

14 МГц :
рефлектор - 21,59 м.
вибратор - 20,62 м.
------------------------
21 МГц :
рефлектор - 14,485 м.
вибратор - 13,85 м.
------------------------
28 МГц :
рефлектор - 11,15 м.
вибратор - 10,56 м.

[ua4ne]

Прислали мне размеры полотен RQ-23. (размеры между кончиками клемм)

ЕщЁ марку провода надо узнать. Разные они по Ку

[rw4nw]

Сегодня, 15 августа 2015 года в период с 11-00 до 18-00 МСК, команда в составе RN4NAA,
RM4N, RW4NW, UA4NBC, UA4NCE, UA4NIA, UD4NAH восстановила антенну многодиапазонные квадраты
RQ-23 на коллективной радиостанции RZ4NWA.
Работа проводилась с перерывами из-за кратковременных дождей.
Всем принимавшим участие огромное СПАСИБО за выполненную работу.

[RM4N]

Прислали мне размеры полотен RQ-23. (размеры между кончиками клемм)

ЕщЁ марку провода надо узнать. Разные они по Ку

Марка дорогая! Поставили попроще примерно такого же сечения. Узнавать не надо, все равно покупать не будем. Заменили порядка 2 метров нижней части 20м рамки вибратора, которую покоцало перепадами температур и болтанкой. Натянули эту часть посильнее, чтобы уйти от провисания. Получили КСВ 1,4 (14.114) Но это на конце разнородных кабелей. Качества настройки не получится, есть то, что есть. Разница с GP - 15 дБ примерно (расст. 1000-2000 км, запад). Точных измерений не проводили, просто уже ни времени...ни сил... Подавление бокового примерно 30-40 дБ, тоже слушал европейские станции.

[rw4nw]

В ближайшую субботу, 29 апреля 2017 года, с 12-00 планируется проведение профилактических работ антенн "квадрат" на RZ4NWA. Помощь приветствуется.

[UA4NDX]

Простите ,а что трудно в 10-00 или в 09-00 было назначить начало работ??? в полдень -это же потеря ВСЕГО дня ! (как дамы ,спите что ли до 11 )

[R4NBA]

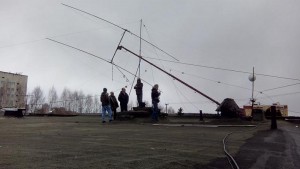

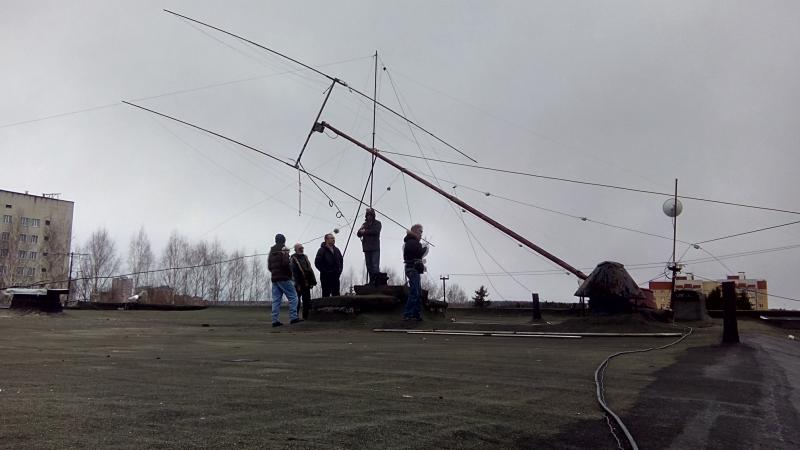

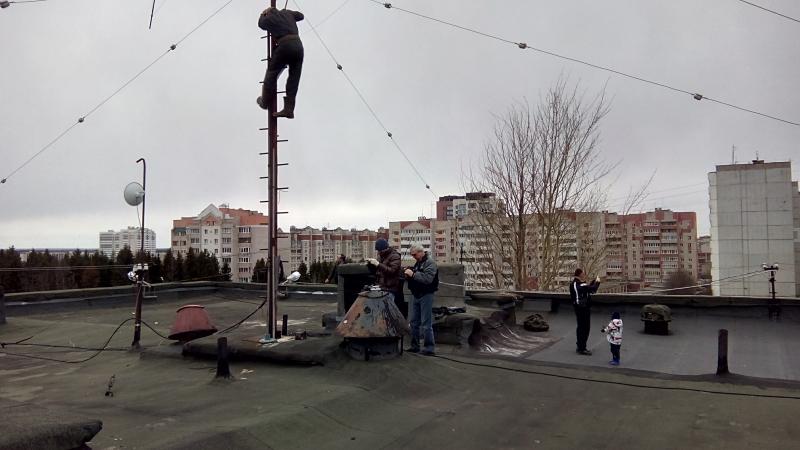

Выложу пару фотографий, если не будет возражений.

[UA4NDX]

Ну, а я уж тогда шуточное видео выложу : https://my.mail.ru/mail/ua4ndx/video/_myvideo/272.html Про анализ ситуации пишет Василий RW4NW -"""""Повреждены кабели диапазонов 10 и 20 метров, кабели диапазона 15 метров и управления целы"""""" И провернулся узел крепления оборотов на 3-5... Нужно точить новый узел крепления,старый с большим люфтом... 73!

Видео "подъёма" этих квадратов есть в хорошем качестве на Ютубе https://www.youtube.com/watch?v=uHbBcX-avkg
