Телеграфный ключ.

[R4NAA]

Это первый мой опыт в изготовлении манипуляторов, первый блин комом конечно, но вроде работает))

[R4NX]

Насчет винтиков и контактов - согласен, осталось придумать как крепить контактные площадки к винту. Зазоры у меня большие, поэтому могжет быть несоосность контактов, надо смотреть.

Напаяй тугоплавким припоем... А контакты от реле каких либо подбери.
Не очень понятно какая резьба на болтиках. М4-вааще проблем нету подобрать контакты...М3-тут вот надо поискать...от РЭС-22 вроде доложны подойти.
Соосность...это выправнивается...
Первый блин говориш...нормальный у тебя получился манипулятор!Проверенная механика...рабочая...Главное что б тебе нравился!Остальное вторично!
Да,под данную механику реально изготовить любое основание.Хоть натуральный камень,любой минерал!Было бы желание.

[R4NAA]

Механика устраивает в принципе. Хотелось бы такой же манипулятор, но заводского исполнения, либо повторить данную конструкцию, но более качественно.

[R4NAA]

Жаль только что станков своих нет, ни токарника, ни фрезера..

[titanik71]

Латунь и нержавейку можно паять чистым серебром.

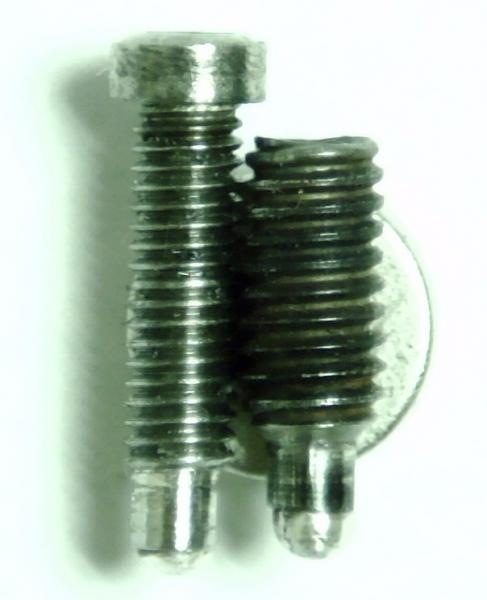

Винты М3 и М4 из нержавейки с каплей серебра.

[R4NAA]

Осталось найти серебро и решить проблему с его расплавкой. А там флюсы не нужны никакие при пайке серебра с нержавейкой?

[R4NAA]

Или торец винта можно просто макнуть в расплавленное серебро?

[R4NX]

Латунь и нержавейку можно паять чистым серебром.
Винты М3 и М4 из нержавейки с каплей серебра.

Александр,возьми да и подари пару-другую винтиков Максиму.

[R4NAA]

Да не, спасибо. Мне самому хочется научиться так делать. Лучше поделитесь технологией.

[R4NAA]

Сегодня малость доработал свой манипулятор, а именно: поменял винты, которые отвечали за контакт точек и тире. Вместо винтов поставил контакты от какого то мощного реле. Контакты реле залудил с обратной стороны, вставил в отверстия вместо винтов и запаял с обратной стороны лопастей. Получилось очень даже ничего.

Также на скорую руку выпилил рукоятки из оргстекла и покрасил верхнюю крышку в черный

[titanik71]

Добавил разъем 3.5 ММ
.

[R4NAA]

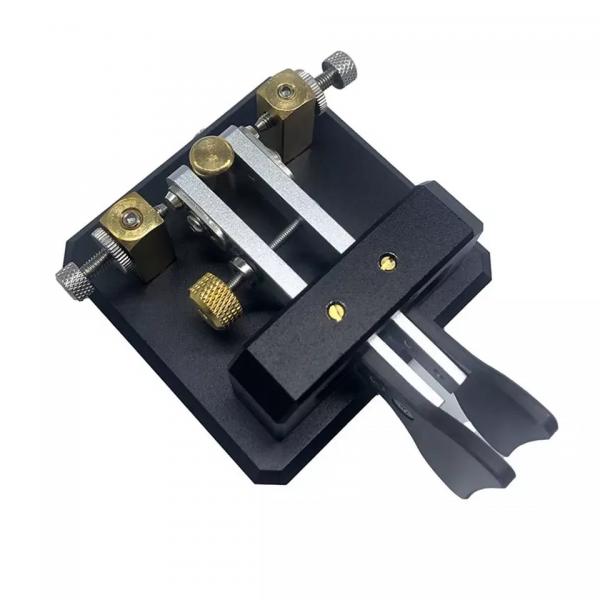

Китайцы начали продавать на Али интересные манипуляторы, и относительно не дорого.

[titanik71]

Китайцы начали продавать на Али интересные манипуляторы, и относительно не дорого.

Впечатления R2AUK о телеграфном манипуляторе L&MAO можно посмотреть ТУТ https://eax.me/lnmao-cw-key/

[titanik71]

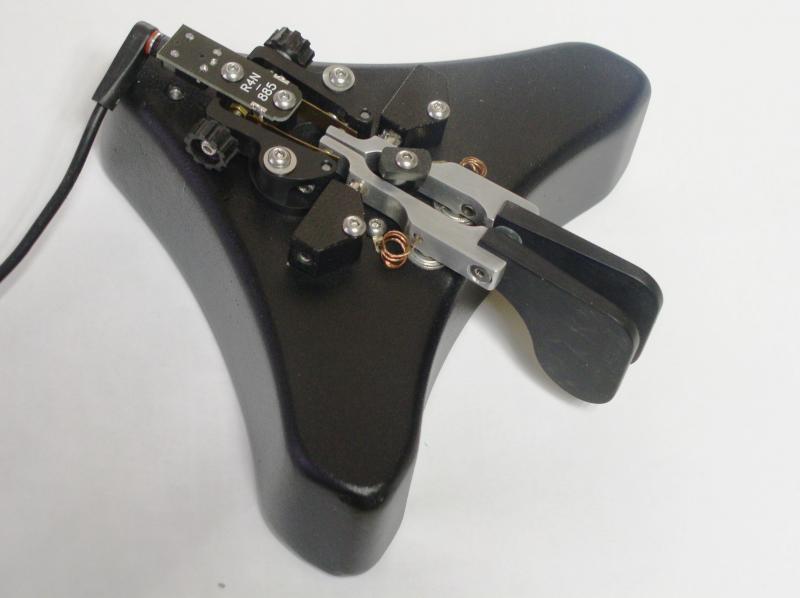

Впечатления R2AUK о телеграфном манипуляторе r4n-885 можно посмотреть ТУТ https://eax.me/r4n-885-cw-key/

[titanik71]

Страница из журнала QTC Oktober 2020.
_

[R4NX]

Дождался очередной от Валеры RA1AOM

Это только механика.Для поездок в поле.
Механика - СУПЕР!

[R4NBD]

titanik71
Александр, а есть в наличии ключ с 4 программируемыми кнопками?

[titanik71]

Есть, микропрограмма /прошивка/ от Клюихина А. RU3GA, фото ключа на сайте

[R4NBD]

titanik71
Александр, а сколько стоит электронный ключ с прошивкой RU3GA? Как оплатить? На АлиЭкспресс его не нашел

[titanik71]

titanik71
Александр, а сколько стоит электронный ключ с прошивкой RU3GA? Как оплатить? На АлиЭкспресс его не нашел

t. 78-57-9и9
