Телеграфный ключ.

[RM4N]

Андрей, придется теперь позывной менять

Не, проще ключ менять
Я на этом сегодня поработал без напряга. В общем, есть еще над чем работать в плане конструкции. Автор присутствовал при всём при этом. Меняли всякие лопаты. Вот она чисто индивидуальная нужна, под ощущения. Скорость хорошо держит, но настраивать жесткость пришлось. Основные регулировки выведены под 6-гранный ключ, который теперь хранится прямо в ключе, на магнитике держится, его на фото видно.
Лэйбл не для меня, а просто так, и сделан из пластика с металлопокрытием, переделать - 10 минут.

[titanik71]

Доработка конструкции заключается в размещении запасных мелких винтиков в основании манипулятора.

[titanik71]

Последние изделие из творческой мастерской.

[RM4N]

Все вроде нормально, но цвет - не наш! Голубизна какая-то!

[titanik71]

Все вроде нормально, но цвет - не наш! Голубизна какая-то!

Ваш цвет мне известен, вот только матовый или глянцевый? Вспомнил, на на коллективной радиостанции RZ4NWA есть манипулятор синего цвета конструкция от R4NX и претензий нет.

[RM4N]

Ваш цвет мне известен, вот только матовый или глянцевый? Вспомнил, на на коллективной радиостанции RZ4NWA есть манипулятор синего цвета конструкция от R4NX и претензий нет.

Одно дело какой-то старый несамодельный корпус, внутри пилка от лобзика, ну работает и ладно, пофигу на цвет. А тут ноу-хау:хау-нау, ручная работа, единственный экземпляр и едкого цвета. На столе р/любителя ничего не должно отвлекать глаз от приема радиограмм и интерьер должен повторять остальные виды шека. Черный, только черный. Крыть его матом или нет, зависит от наличия расходных материалов в руках изготовителя. Можно отполированный металл, ибо его просто позорно красить вообще чем-либо.

[titanik71]

Андрей раз все известно, и есть желание поменять манипулятор сделай сам или закажи. Мастерские и специалисты по изготовлению в стране не перевелись.

[RM4N]

Андрей раз все известно, и есть желание поменять манипулятор сделай сам или закажи. Мастерские и специалисты по изготовлению в стране не перевелись.

А разве я просил для себя? В каком слове об этом? Я сам сделаю по своей технологии, пусть не столь красивой и технологичной. А пока мне вообще это не надо.

[titanik71]

А разве я просил для себя? В каком слове об этом? Я сам сделаю по своей технологии, пусть не столь красивой и технологичной. А пока мне вообще это не надо.

Ах как хочется взглянуть на что то другое, а то все синее.

[RM4N]

Ах как хочется взглянуть на что то другое, а то все синее.

Саша, это просто обсуждение, как на любом форуме - простая флудилка! Принимать к сердцу или нет, дело личное. По мне так все это только игра.

[titanik71]

Андрей и я улыбаюсь.

[RM4N]

Андрей и я улыбаюсь.

Приходи в субботу поулыбаться и чай попить.

[titanik71]

Приходи в субботу поулыбаться и чай попить.

Постараемся.

[titanik71]

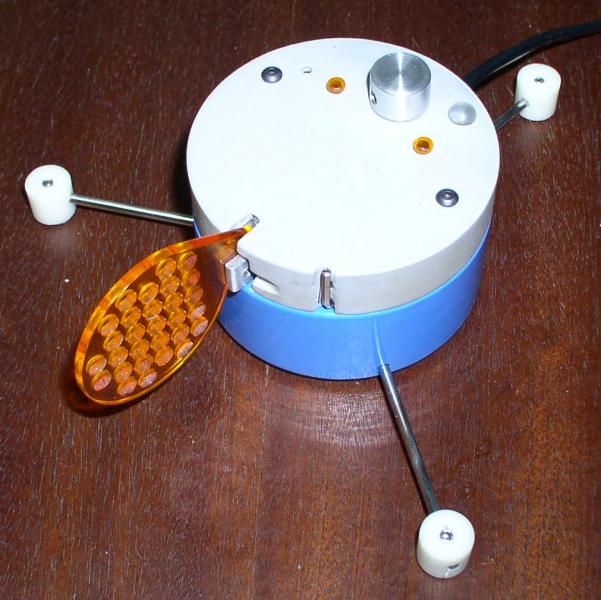

В манипулятор добавил регулировку скорости и два банка памяти. Выходы РТТ и KEY открытый коллектор.

Посредством одной кнопки можно оперативно вызывать одну из двух предварительно записанных фраз.
Если кнопку нажать кратковременно, то идёт передача авто-CQ "CQ CQ DE" "позывной" "позывной" " К " 5 сек пауза, и снова по кругу.
Прервать фразу можно в любой момент: или нажав кнопку"ресет", или коснуться манипулятором "точки". Ключ переходит в исходное состояние ожидания.
2-я фраза - это произвольный текст передаваемый однократно. Вызывается, если кнопку нажать и удерживать чуть больше секунды, а затем отпустить.

РТТ - сигнал для управления и коммутации передающего устройства с приёма на передачу.
Выход сигнала РТТ опережает первый символ первого знака на 50 мс. Это означает, что передача первого знака идёт с задержкой на 0.05 сек (50 мс)
относительно появления РТТ (переключение сигнала PTT при переходе на приём соответствует длительности (12-ти "точкам")
после окончания последнего переданного знака фразы.

Крышка покрыта грунтовкой.

[RM4N]

А потом он сам сможет связи проводить и в журнал записывать?

[titanik71]

Ключ может ВСЕ. Только добавить трансивер, компьютер, антенну и т.д.

[RM4N]

Саша, плата памяти и управления внутри, как я понимаю. А питание откуда и какое?

[titanik71]

Плата внутри. Питание в данном варианте 6-20V, возможны и другие пределы питания от 1.5-30V или от батарейки.
Выводы питания и РТТ выведены из джека 6.3 мм.

[R4NX]

Посредством одной кнопки можно оперативно вызывать одну из двух предварительно записанных фраз.
Если кнопку нажать кратковременно, то идёт передача авто-CQ "CQ CQ DE" "позывной" "позывной" " К " 5 сек пауза, и снова по кругу.
Прервать фразу можно в любой момент: или нажав кнопку"ресет", или коснуться манипулятором "точки". Ключ переходит в исходное состояние ожидания.

А схеку ключа или ссылку моно?

[titanik71]

Схема переделана, автор Науменко.
